近日，年度國際第三代半導體行業盛會——第十一屆國際第三代半導體論壇&第二十二屆中國國際半導體照明論壇（IFWS&SSLCHINA 2025）在廈門隆重召開，本屆論壇由第三代半導體產業技術創新戰略聯盟（CASA）、中關村半導體照明工程研發及產業聯盟（CSA）、廈門大學（XMU）共同主辦，以“鏈通全球·芯動未來”為主題，匯聚全球頂級精英，技術與產業并舉，全面覆蓋半導體照明和第三代半導體及相關領域的前沿?zé)狳c、技術應用與產業趨勢。

期間，在“氮化鎵功率電子器件技術”分論壇上，中國科學院近代物理研究所副研究員胡培培做了“GaN材料及器件重離子輻照效應研究進展”的主題報告，分享了GaN材料輻照損傷研究、GaN器件單粒子效應研究成果。

基于GaN制備的高頻、高壓、寬帶的微波器件和功率器件，能夠滿足雷達探測、衛星通訊、電源推進器等空間電子系統對器件高頻、高功率和小體積的要求。GaN器件空間應用需求廣泛，但器件對輻射環境比較敏感，輻射損傷機理不清晰，缺乏有效的加固手段，導致空間應用受阻。高能離子輻照引起器件材料結構損傷會導致宏觀性能退化甚至失效，中、高能重離子與材料相互作用，電子能損起主導作用。

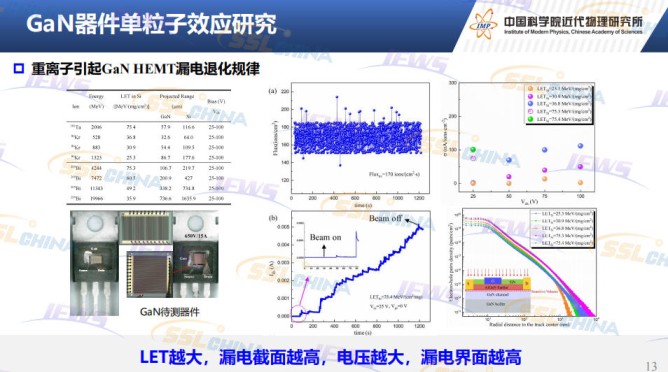

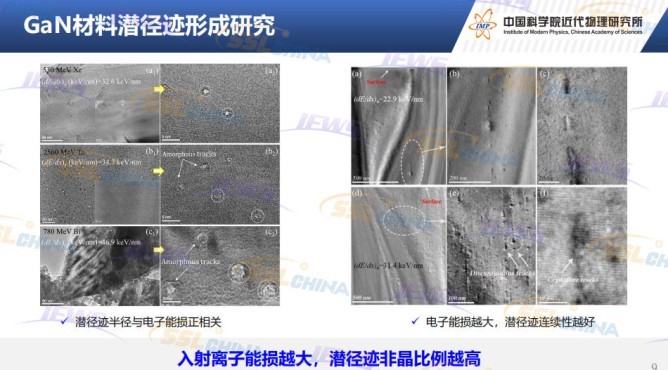

報告中詳細分享了GaN材料潛徑跡形成研究、GaN器件單粒子效應研究等成果，研究獲得了潛徑跡形成的電子能損閾值，為器件抗輻射評估提供了理論依據。首次在GaN器件中觀察到氣泡狀潛徑跡，為器件失效分析拓展了新思路。研究顯示，高溫和高場是引發單粒子燒毀的主要誘因，分散敏感區電場是抗輻射加固的核心 。

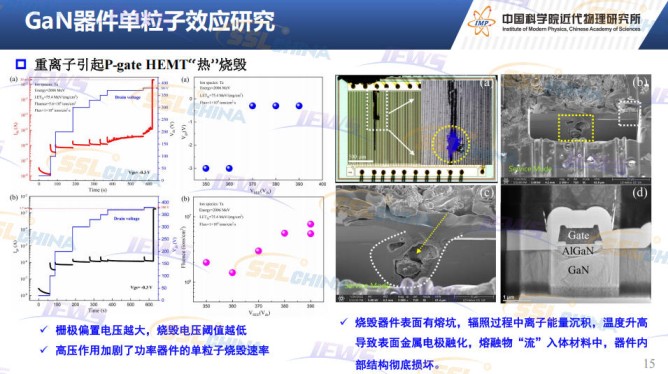

報告指出，重離子輻照后GaN材料中潛徑跡形成，引起器件電學性能退化甚至失效。“熱”燒毀和“電”擊穿兩種單粒子燒毀機制中，器件結構起主導作用。對于器件加固措施建議：采用P型柵設計，弱化溝道電場；電極場板結構設計，分散電場分布；探索高K介電材料，防止介電擊穿；采用高熔點的電極材料，防止熱燒毀；提高器件的散熱能力，防止熱燒毀。

（根據現場資料整理，僅供參考）
