近期，在國際頂級學術會議與權威期刊上，來自清華大學、復旦大學、電子科技大學的研究團隊相繼發表了多項射頻功率放大器的重磅成果。這些工作均依托蘇州能訊高能半導體有限公司（以下簡稱"能訊"）發布的 0.25 μm GaN工藝平臺完成。

清華大學：A GaN SLCG-Doherty-Continuum Power Amplifier Achieving > 38% 6dB Back-Off Efficiency over 1.35 to 7.6GHz

     清華大學研究團隊依托能訊0.25μm GaN工藝，在集成電路頂級會議ISSCC 2025發表關于超寬帶高效率功率放大器的最新成果。該成果突破了傳統Doherty功放帶寬與回退效率難以兼顧的瓶頸，成功實現突破性的SLCG-Doherty-Continuum PA (SDCPA)架構。該芯片面積為 2.1×1.6mm?，在1.35–7.6 GHz 超寬頻段內，分?jǐn)?shù)帶寬高達140%，在6 dB 回退點效率達38–56%，在7.5 dB 回退點效率也保持在 37–54%。

復旦大學：Highly Efficient Doherty Power Amplifier With Peak/Backoff-Joint Matching

     復旦大學團隊依托能訊0.25μm GaN工藝，在權威期刊《Science China Information Sciences》發表了關于高效Doherty功率放大器的最新研究成果。該研究針對傳統Doherty放大器在輸出功率回退點效率不足的難題，創新性地提出了峰值/回退聯合匹配技術。該Doherty 功率放大器在3.6 GHz峰值點實現了43.3 dBm飽和輸出功率、69.3%的漏極效率（DE）、60.1%的功率附加效率（PAE），并在8.5 dB回退點下實現了52.9%的DE和48.7%的PAE。

電子科技大學：A 0.03 to 6 GHz Gallium Nitride Monolithic Microwave Integrated Circuit Power Amplifier with Improved OIP3/Pdc using Nonlinear Cancellation

    電子科技大學團隊依托能訊0.25μm GaN工藝，在《Chinese Journal of Electronics》發表了高線性度功率放大器成果。研究通過非線性抵消理論與柵極偏置優化，突破了傳統超寬帶高功率放大器效率與線性度的權衡。在2.6 GHz下，三階互調最優點（IM3-S）調至0.9 dB OBO時實現-33.8 dBc 的IM3、39.5 dBm 的Pout、41%的PAE；在5.6 GHz下，IM3-S調至2.2 dB OBO時實現-35.6 dBc 的IM3、37.7 dBm的 Pout、52% 的PAE 。兩頻點下OIP3/Pdc分別達到39和128。

     能訊將自身定位為先進射頻氮化鎵制造中心，這些成果的發表展示了其 0.25 ?m GaN工藝平臺（DG25xx系列）在超寬帶、高效率及高線性功放設計中的突出優勢，也彰顯了產業與學術協同創新的價值。

     能訊于2025第一季度推出了最新的DG2503平臺，平臺在DC-18GHz頻段內綜合性能出眾。該平臺采用0.25 ?m制程，以4吋SiC為襯底，減薄厚度為75 ?m，在28V應用電壓條件下，其功率放大器（PA）的閾值電壓（Vth）為-2.8V，飽和電流（Imax）達1350 mA/mm，擊穿電壓超200V。PA在10GHz及18GHz兩個典型應用頻點的射頻大信號性能如表一所示；圖一展示了10GHz、18GHz最大效率（MXE）匹配點的大信號功率掃描曲線，值得一提的是，加入二次諧波匹配后，10GHz及18GHz的功率附加效率（PAE）分別達到了80.4%和69.7%，在行業中展現了較強的競爭力。

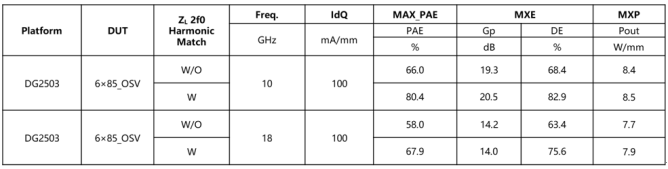

表一：DG2503平臺10GHz、18GHz射頻大信號性能

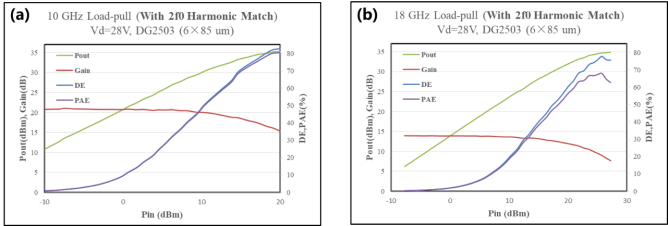

 圖一 (a) 10GHz MXE點功率掃描曲線18GHz MXE點功率掃描曲線

     回顧歷史，能訊自2021年推出第一代0.25 ?m線寬的工藝平臺以來，平臺的射頻性能已經歷多次迭代，以18GHz頻點28V應用的性能為例，如圖二所示，在未進行二次諧波匹配的情況下，平臺PA漏極效率（DE）由50%提升至63%，同時，功率密度由6W/mm提升至7.7W/mm，提升幅度為28.3%，補充說明的是，這一過程中，其功率增益（Gp）也提升了2dB以上，從而實現了效率、功率密度、增益的全面提升。

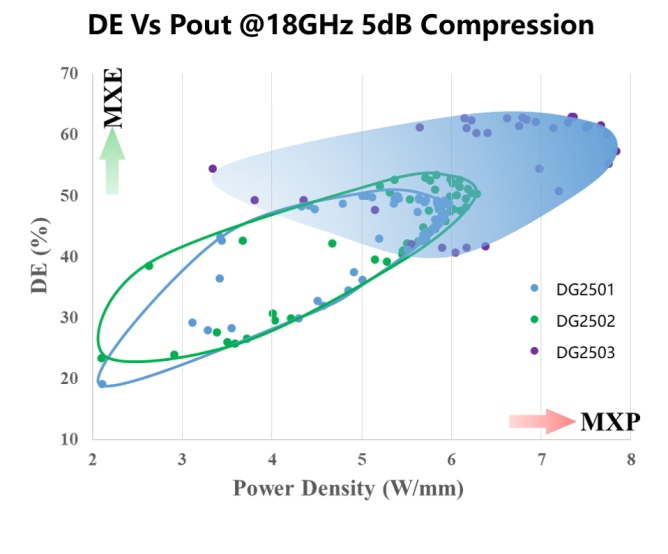

圖二 DG25xx系列平臺性能演進情況

     能訊的DG25xx系列工藝平臺在注重性能的同時，更關注可靠性。GaN HEMT器件的Power droop問題一直以來都是行業痛點，即器件在使用過程中會遭遇功率退化的問題，嚴重的情況下退化幅度可超1dB。如圖三所示，能訊通過自有技術，實現了對“Power droop”的抑制：器件在經歷了504小時DC-HTOL（肖特基結溫度225℃）的應力后，器件的功率幾乎沒有退化。這一成果的實現，對選擇在能訊進行晶圓代工的客戶無疑是更加友好的，代表著客戶拿到的產品在使用過程中其性能將更加穩定。

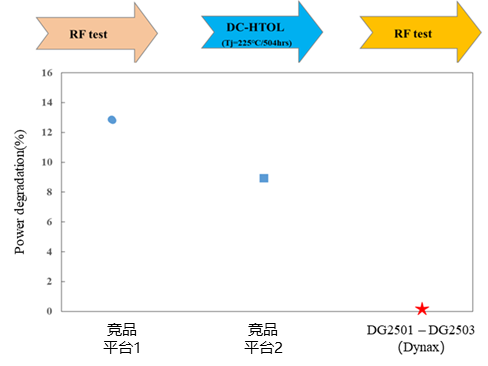

圖三 DG25xx系列平臺DC-HTOL后功率退化情況

     同時，經過建模技術的多次迭代，DG2503的模型的準確度也有了大幅的提升，顯著提升了設計成功率。如圖四所示，為某外部合作伙伴授權展示的寬帶MMIC的設計仿真和實測對比數據。憑借模型的高準確度，該合作伙伴實現了一次設計流片即成功，降低了反復迭代的時間成本，加快了產品上市周期。目前DG2503的PDK中已包含功率放大器、低噪聲放大器、射頻開關器件等有源器件以及電容、電阻、電感等無源器件。

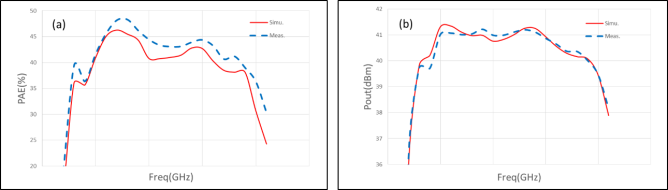

圖四 DG2503平臺MMIC設計仿真和實測對比案例

(a) PAE (b)Pout

     未來，能訊將繼續深化與國內外頂尖科研院所的合作，持續推進工藝技術的優化升級，朝著更高頻率、更高功率密度、更高線性度的方向持續突破，為射頻芯片產業的創新發展提供更加強大的技術支撐和平臺保障。

蘇州能訊高能半導體有限公司創立于2011年，總部位于江蘇昆山高新區，是國內領先的射頻氮化鎵（GaN）芯片制造服務商。公司自主研發構筑了完整的氮化鎵功率芯片技術體系，包括：外延生長、工藝開發、晶圓制造、封裝測試及可靠性等方面，具有0.45μm、0.25μm、 0.15μm、0.1μm工藝制程能力。豐富的射頻產品線覆蓋了電信基礎設施、射頻能源、消費電子及各類通用市場的應用，為衛星通信、移動終端、氣象雷達、寬頻帶通信等射頻領域提供高效高功率半導體解決方案。
