近日，廣東工業大學、河北工業大學楚春雙副教授、張勇輝教授、張紫輝教授課題組聯合中國科學院半導體研究所劉乃鑫副研究員、閆建昌研究員課題組，在提升AlGaN基深紫外發光二極管（DUV LED）光提取效率、提高空穴注入效率、降低金屬/p型半導體界面勢壘方面取得重要突破。

研究團隊創新性地提出：（1）在切割道與傾斜側壁同步引入散射納米結構，有效克服了多層界面間的全反射限制，顯著提升了器件的光輸出功率與電光轉換效率；（2）在p型空穴注入層中引入“光子循環誘導載流子再生”結構，直接提高空穴注入效率的同時，有效地降低金屬/半導體界面勢壘。相關研究成果分別以“Enhancing light extraction for AlGaN-based deep-ultraviolet LEDs using scattering nanostructures on both scribe line and inclined sidewall”和“Diffusing the photon-assisted regenerated holes to increase the WPE for 259 nm AlGaN-based DUV LEDs with three-dimensional n-ZnO/p-AlGaN photon-sensitive micro-structure arrays”為題，發表于光學和應用物理學領域知名期刊《Optics and Laser Technology》和《Applied Physics Letters》。

研究團隊通過仿真分析發現，在深紫外LED中，無論是TE偏振光還是TM偏振光，其在各結構層中的限制比例存在顯著差異，其中大部分光被限制在n-AlGaN層中，而傳統的圖形化襯底難以有效提取這部分光。

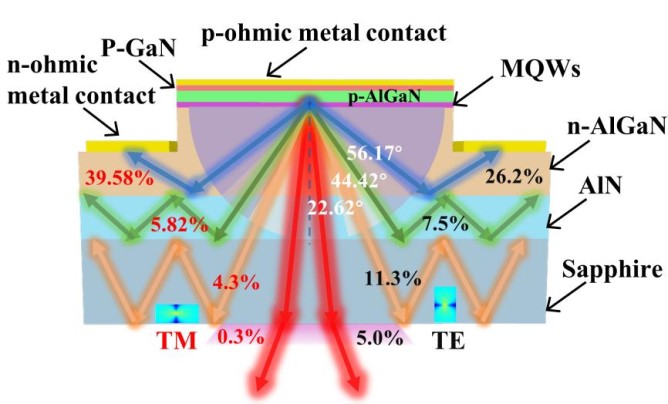

圖1 通過FDTD模擬得到的DUV LED各層光限制比例

針對這一難題，研究團隊利用自組裝SiO?納米球模板技術，在芯片切割道區域和相鄰的傾斜側壁區域成功制備出n-AlGaN散射納米結構。實驗結果表明，該結構在未影響其他光電特性的前提下，使深紫外LED在100 mA注入電流下的光輸出功率提升13.01%，電光轉換效率提升12.92%。

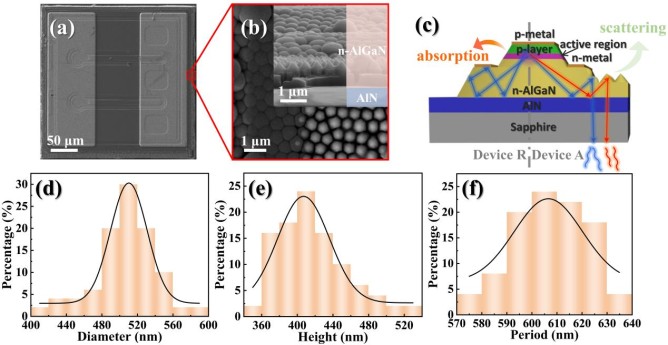

圖2 (a) DUV LED的頂視SEM圖像；(b) 納米結構放大視圖，插圖為更高放大倍數下切割道上的納米結構；(c) 切割道邊緣的側視SEM圖像；(d) 器件R與器件A的結構示意圖，以及納米結構的直徑、(e)高度和周期統計分布直方圖

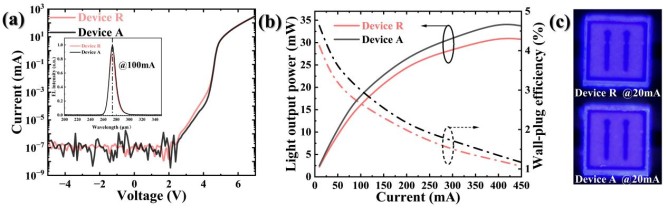

圖3 (a) 器件R與器件A的電流-電壓特性曲線，插圖為100 mA注入電流下兩種DUV-LED的電致發光光譜；(b) 兩種DUV-LED的光輸出功率與電光轉換效率對比；(c) 20 mA注入電流下兩種DUV-LED的發光照片

更值得關注的是，研究揭示了光提取效率與切割道尺寸的協同關系。 FDTD模擬結果表明，在常規工藝下制備的深紫外LED中，增大切割道寬度確實能在一定程度上提升光提取效率，但這種提升效果有限，最終會趨于穩定。而在集成了散射納米結構的器件中，光提取效率隨著切割道寬度的增加呈現持續提升的趨勢。這一發現為高功率深紫外LED的優化設計提供了重要依據。

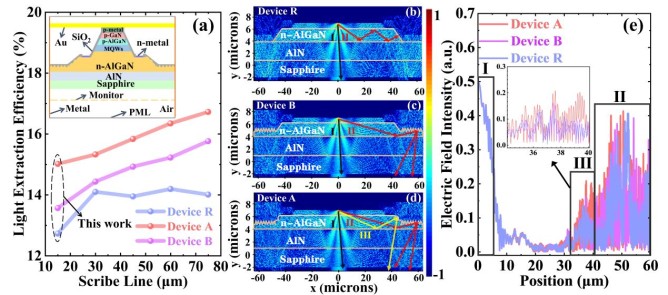

圖4 (a) 器件R、A和B的TE偏振光提取效率隨切割道寬度比例的變化關系；(b)-(d) 分別為器件R、B和A在TE偏振光下的XY截面電場分布；(e) 提取光強度隨位置的變化關系

該技術具有工藝簡單、成本低、兼容現有產線等優勢，尤其適用于切割道面積占比較高的功率型深紫外LED和Micro-LED，具備良好的產業化應用前景。該研究為高性能深紫外LED的制備提供了一種新穎且可行的技術路徑。

針對p-型區域沒有逃逸出來的深紫外光子，研究團隊為實現光-電之間的能量連續轉換，提出了一種反向偏置的三維n-ZnO/p-AlGaN微結構陣列，如圖5所示。該設計一方面抑制了p-AlGaN層表面的空穴耗盡效應，從而降低p型接觸電阻；另一方面顯著增強了向有源區的空穴注入效率。實驗結果表明，在45 mA注入電流下，所提出器件的正向工作電壓降低25%，光輸出功率提升47%，最終使259 nm AlGaN基深紫外LED的電光轉換效率（WPE）提升46%，如圖6所示。

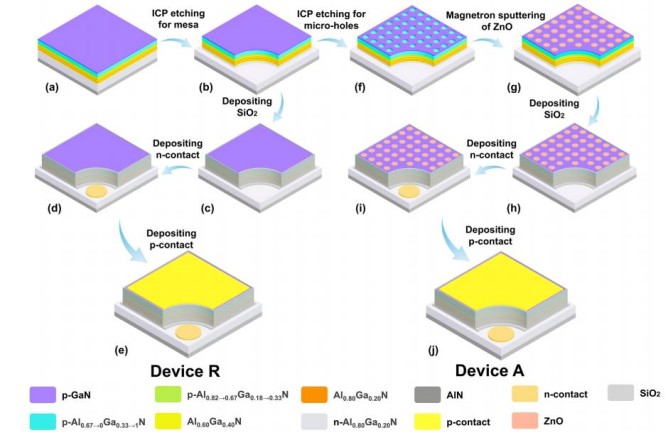

 圖5 器件R與器件A的制備工藝流程示意圖：（a）外延生長；（b）ICP刻蝕形成臺面；（c）器件R沉積SiO?層、（d）器件R沉積n型電極和 p型電極；（f）器件A進行ICP刻蝕形成微孔；（g）ZnO層填充；（h）器件A沉積SiO?層、（i）器件A沉積n型電極和p型電極

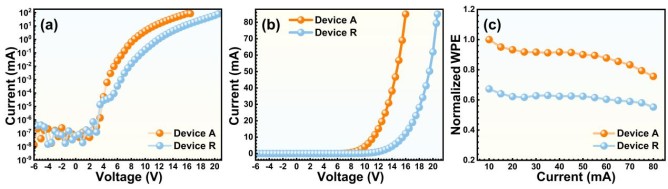

 圖6 器件A與器件R在半對數坐標和線性坐標下的電流–電壓特性曲線；（c）器件A與器件R的歸一化WPE

這主要得益于圖7（a）和中實現的光子-自由載流子能量轉換物理過程：光敏n-ZnO/p-AlGaN結將光子轉化為電子-空穴對，其中再生空穴被重新注入量子阱中，而電子則經n-ZnO區導出器件。圖7（c）所示的一維n-ZnO/p-AlGaN/n-ZnO能帶圖表明：n-ZnO/p-AlGaN界面處的內建電場使橫向能帶彎曲程度大幅增加，不僅有利于空穴向p型層輸運，也抑制了p-AlGaN表面的空穴耗盡效應。圖7（d）和分別展示了n-ZnO微柱下方及兩微柱之間的縱向能帶分布。圖7（d）表明：n-ZnO/p-AlGaN結形成的電場具有“空穴加速”作用，在促進空穴向p型層輸運的同時，還可以直接將空穴注入到量子阱中。由此可見，三維n-ZnO/p-AlGaN結構的電荷耦合效應可以直接促進再生空穴注入到多量子阱區域，也可以促使空穴補償p型層表明的空穴耗盡效應，從而提升深紫外LED的發光效率并降低器件的接觸電阻。

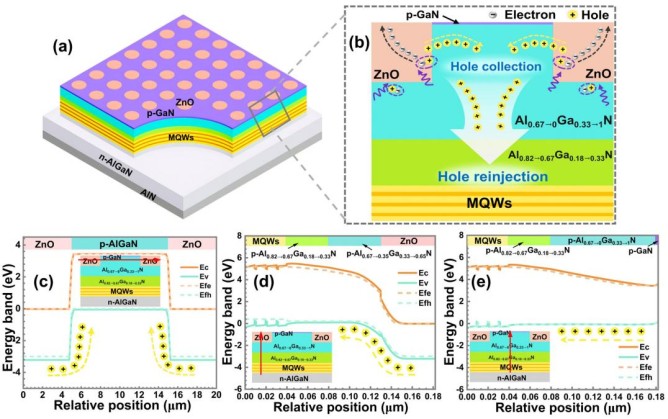

圖7（a） 器件A的三維結構示意圖；（b）載流子再生及輸運過程；在45 mA注入電流下n-ZnO/p-AlGaN/n-ZnO結構的橫切一維能帶圖；（d）n-ZnO/p-AlGaN/量子阱異質結區與p-GaN/p-AlGaN/量子阱異質結區的縱切一維能帶圖

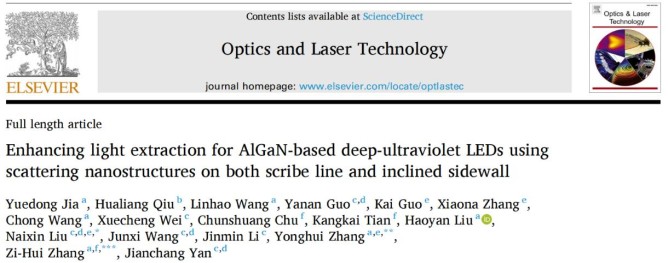

河北工業大學賈越棟碩士為論文《Enhancing light extraction for AlGaN-based deep-ultraviolet LEDs using scattering nanostructures on both scribe line and inclined sidewall》第一作者，河北工業大學張勇輝教授、廣東工業大學張紫輝教授和中國科學院半導體研究所劉乃鑫副研究員為共同通訊作者。合作單位還包括山西大學、中國科學院半導體研究所、山西中科潞安紫外光電科技有限公司。

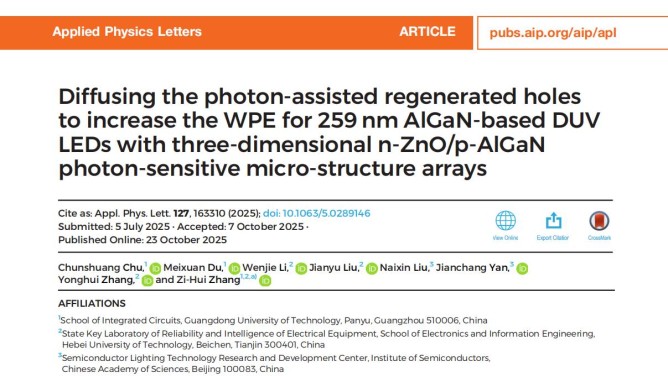

廣東工業大學楚春雙副教授為論文《Diffusing the photon-assisted regenerated holes to increase the WPE for 259 nm AlGaN-based DUV LEDs with three-dimensional n-ZnO/p-AlGaN photon-sensitive micro-structure arrays》第一作者，廣東工業大學張紫輝教授為通訊作者。合作單位還包括河北工業大學張勇輝教授，中國科學院半導體研究所劉乃鑫副研究員、閆建昌研究員團隊等。

本研究得到了國家重點研發計劃（2022YFB36051002023YFB3609703）、國家自然科學基金（62275073）、山西省科技合作交流項目(202404041101049)及河北省自然科學基金（F2025202016）的支持。
