為貫徹國家創新驅動發展戰略，積極培育和發展新質生產力，聚焦發掘我國第三代半導體產業重要科技進展，進一步擴大優秀科研成果的影響力和輻射面，助推優秀技術成果轉化為新質生產力，實現高水平科技自立自強，賦能我國產業不斷攀升全球價值鏈的最高端。由國際第三代半導體論壇暨第中國國際半導體照明論壇（IFWS&SSLCHINA）程序委員會倡議發起“年度中國第三代半導體技術十大進展”評選，2025年經公開征集和合規篩選，共計有效成果43項。經程序委員會專家評審投票，33項優秀成果進入終評候選成果TOP30 （不分先后）。接下來將逐一推介，敬請關注！

》大會現場設有候選成果TOP30 主題展示

1全系列12英寸碳化硅襯底全球首發

——山東天岳先進科技股份有限公司、上海天岳半導體材料有限公司

山東天岳先進科技股份有限公司在德國慕尼黑半導體展覽會上發布全球首款12英寸碳化硅襯底，標志著中國在半導體關鍵基礎材料領域?qū)崿F(xiàn)了歷史性的重大突破，彰顯了中國新一代半導體材料技術的國際領先地位。 碳化硅單晶擴徑技術難度極高，12英寸碳化硅晶體制備需要在8英寸碳化硅晶體基礎上通過多輪次迭代擴徑，項目團隊在新型長晶設備開發、配套的熱場結構設計及工藝、特殊籽晶處理工藝等方向上取得創新性突破，攻克了碳化硅單晶的連續擴徑技術，成功制備出12英寸碳化硅單晶；同時項目團隊配合超大尺寸襯底開發了新型大尺寸切割、研磨和拋光技術，最終實現12英寸碳化硅襯底的加工成型。

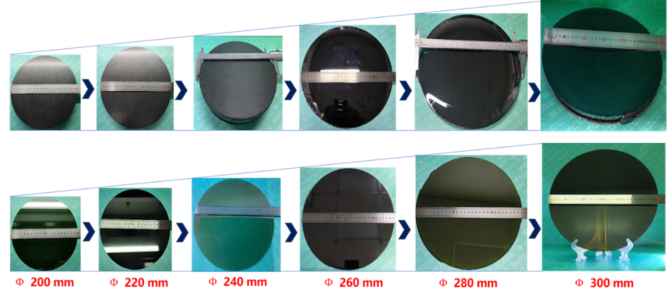

圖1 碳化硅單晶連續擴徑過程

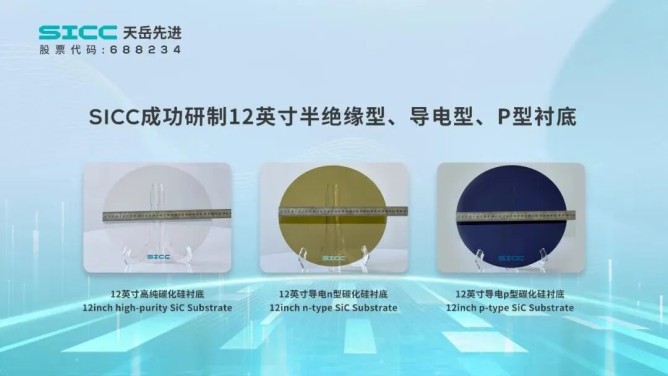

圖2 12英寸碳化硅襯底

學術/產業價值

目前商業化供應的碳化硅襯底仍然以6英寸為主，8英寸襯底已經實現批量供貨，整體上正處于6英寸向8英寸的過渡期。在碳化硅產業鏈中，襯底在碳化硅芯片成本中占比大，是碳化硅產業鏈中成本和技術壁壘最高的環節。碳化硅襯底向大尺寸發展，是推動碳化硅走向大規模推廣應用的關鍵因素。

12英寸晶圓的面積是6英寸晶圓的約4倍，是8英寸晶圓的約2.25倍，襯底面積越大，單次外延和流片可生產的芯片數量就越多，單位芯片分攤的成本越低。目前成熟且龐大的硅基半導體制造產線主要基于12英寸，如果碳化硅襯底尺寸能與硅基主流尺寸匹配，就能更有效地利用現有成熟產線的工藝管理經驗和部分設備，降低大規模制造的門檻和成本，提升制造效率，滿足快速增長的市場需求。

碳化硅單晶襯底是第三代半導體行業的關鍵核心材料，也是以美國為首的西方國家對我國實施技術封鎖的重點領域，實現碳化硅半導體材料的自主可控對我國半導體行業的發展具有重要戰略意義。

掌握12英寸碳化硅襯底量產技術是半導體材料領域的一項重大突破，代表著一個國家在第三代半導體核心技術上的領先地位。確保大尺寸、高性能碳化硅襯底的自主可控供應，關系到我國核心產業鏈的安全和競爭力，避免在關鍵材料上被“卡脖子”，并在未來的競爭中占據巨大優勢，極大地保障了國內產業發展和國家安全，提升民族自信心。

創新指標

12英寸碳化硅襯底關鍵指標：襯底直徑：300 mm±0.5mm，厚度：775μm±25μm，偏角：4°±0.5°，表面粗糙度Ra：≤0.2nm（硅面）；

天岳先進是全球第一家發布12英寸碳化硅襯底的企業，目前國際碳化硅領域知名企業Wolfspeed、Coherent等尚未公開12英寸技術，國內企業陸續發布12英寸碳化硅襯底，在時間上均落后于天岳先進，并且天岳先進是目前全球唯一實現全系列12英寸產品突破的企業。天岳先進在12英寸碳化硅襯底技術創新方面已申請專利54件，其中已授權發明專利17件，PCT申請6件。2024年11月至今新申請并受理發明專利9件。

應用前景

半導體器件領域：電力電子和射頻通信領域?qū)Ω咝?、高功率密度的碳化硅基器件的需求持續增長。碳化硅可以有效提升系統效率，突破性能瓶頸。根據行業預測，碳化硅功率器件市場將以20%以上的復合年增長率（CAGR）增長，到2030年將超過100億美元

AR眼鏡：碳化硅是AR眼鏡光波導鏡片的最優選材料。12英寸襯底可大幅提升鏡片產出量并降低成本。2030年，全球AR眼鏡市場可能達到800萬臺規模，碳化硅材料需求將隨技術普及快速增長。

AI芯片先進封裝：英偉達計劃在GPU的CoWoS先進封裝中，用碳化硅替代傳統的硅作為中介層材料，以解決散熱問題，這將為碳化硅帶來新的市場機遇。

推薦人理由：

全球首發全系列12英寸碳化硅襯底，標志著我國寬禁帶半導體材料進入全球領先地位，也將成為碳化硅單晶及襯底發展的里程碑事件，非常符合中國第三代半導體技術十大進展征集宗旨及申報條件。——高超（天岳先進執行董事兼首席技術官）

成果發表

鏈接1：SICC shows first 300mm SiC wafer - Compound Semiconductor News

https://compoundsemiconductor.net/article/120581/SICC_shows_first_300mm_SiC_wafer

鏈接1：智領“芯”未來｜天岳先進亮相Semicon China 2025

備注：上述信息摘自申報材料部分內容，僅供參考！
