MicroLED憑借高亮度、高對比度、長壽命和低功耗等特性，被視為“終極顯示技術”，與AI技術的融合，催生新的應用場景。在微顯示領域，其高密度、高分辨率的特性尤其適合AR/VR等設備，市場空間巨大。
近日，第十一屆國際第三代半導體論壇&第二十二屆中國國際半導體照明論壇（IFWS&SSLCHINA 2025）在廈門召開。
期間，廈門三安光電有限公司氮化鎵事業部高級副總黃少華受邀參會，并在“2025海上絲綢之路國際產學研用合作會議光電技術與未來顯示分會暨M(jìn)ini/Micro-led技術應用大會”上帶來了《MicroLED技術在微顯示領域的機遇與挑戰》的主題報告，分享了RGB MicroLED的挑戰、AR微型LED開發、投影用MicroLED顯示器等內容。

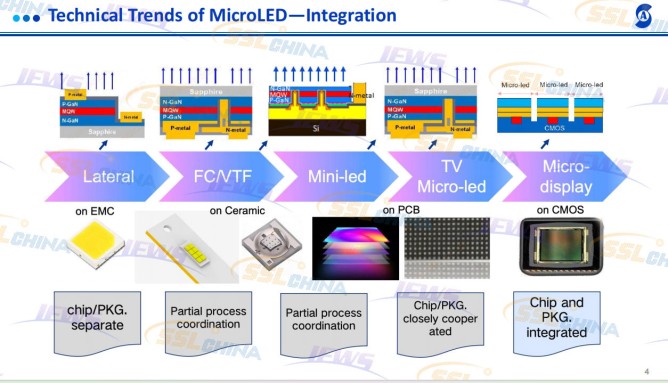

Micro-LED技術正通過模塊化設計與工藝優化，逐步滲透消費電子、AR/VR等新型顯示領域，推動顯示技術向“高分辨率、微型化、集成化”發展。Micro-Display技術通過微型化顯示、集成化設計與多場景適配，正從消費電子（AR/VR）向工業、汽車、3D打印等領域延伸，核心價值在于突破顯示設備體積限制，提升性能與功能多樣性，為智能硬件、精密制造等行業的技術升級提供關鍵支撐。通過SIC光波導、Micro-LED顯示引擎等關鍵技術，推動AR設備向輕量化、高亮度、低功耗方向發展，為消費級AR眼鏡的普及奠定硬件基礎。

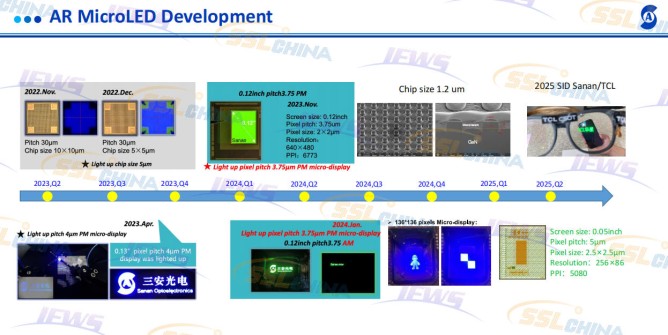

EPI均勻性是MicroLED顯示技術的核心瓶頸之一，直接影響器件的發光效率、色域一致性及良率。當前行業在大尺寸晶圓（6英寸）EPI均勻性控制上的技術突破，為MicroLED在AR/VR、高端顯示等領域的規?；瘧?yīng)用提供關鍵支撐。COW結構是MicroLED實現高密度集成的核心工藝之一，其結構精度（如MESA側壁角度、p/n孔對準精度）直接影響顯示面板的良率、亮度均勻性和壽命。報告中分享了當前COW結構在制程控制上的難點及解決方案。AR MicroLED面板是未來AR眼鏡、智能穿戴等設備的核心顯示組件，其技術挑戰直接關系到顯示效果（亮度、色域、對比度）、設備輕量化及量產可行性。解決這些問題需突破半導體工藝（如側壁損傷修復）、光學設計（減少串?dāng)_）及材料集成（GaN與CMOS兼容）等多領域技術瓶頸，推動MicroLED在AR顯示領域的商業化落地。三安光電通過聚焦Micro-LED外延、鍵合等關鍵制程，推動AR顯示技術向高亮度、低功耗、微型化發展，為消費級AR設備普及提供硬件支撐。
報告展示了從6英寸硅基外延片出發，經一系列工藝形成2.5微米間距Micro - LED陣列的混合鍵合技術路線，涉及多種鍵合技術和不同載體上的芯片制作。2.5微米間距的Micro-LED陣列可實現更高像素密度，提升顯示清晰度；混合鍵合與D2W/W2W工藝則是解決Micro-LED轉移效率與良率的關鍵技術，直接影響量產可行性。CMOS（互補金屬氧化物半導體）在頭燈中的應用，可通過集成驅動電路實現像素級控制，相比傳統LED陣列，具有更高的響應速度和更低的功耗。三安光電作為Micro-LED領域的重要廠商，其A2-CMOS方案可能結合了Micro-LED的高亮度特性，進一步提升頭燈的照明效果與智能化水平。
企業簡介
三安光電股份有限公司（證券代碼：600703）創立于 2000 年 11月，總部位于福建省廈門市，是一家全球知名的化合物半導體研發制造與服務企業。公司以創新驅動發展，擁有國家級企業技術中心、博士后科研工作站、院士科研工作站以及超 4000 多項發明專利，先后榮獲國家科技進步一等獎、中國專利金獎等榮譽，并承擔國家"863計劃"、“2030 重大專項”等多項國家重點科研項目及課題。三安光電擁有國家級研發平臺和 CNAS/NVLAP 國際標準檢測平臺，是國家發改委批準的“國家高技術產業化示范工程”企業、工信部認定的“國家技術創新示范企業”。
三安光電作為國家戰略性新產業的核心攻堅力量，以化合物半導體全產業鏈自主創新為根基，構筑起“技術引領+生態賦能”的雙輪驅動體系。公司圍繞 LED、微波射頻、電力電子、光技術四大業務支柱，產品廣泛應用于照明、顯示、紅外感測、新能源汽車、充電樁、5G、3D 識別、云計算、基站、光伏逆變器等前沿領域，致力于構建萬物互聯的“芯”世界，為未來智慧世界提供核“芯”動力。
三安光電依托覆蓋全球的產業網絡，在中國、美國、日本、德國、英國、新加坡等國家建立分支機構，產品遠銷海內外，并與三星、意法半導體、TCL、理想汽車等頭部企業形成戰略聯盟，共同推進技術迭代與市場拓展，全面夯實全球化競爭優勢。三安光電堅持以人為本，加強人才引進力度，高度重視人才培養和隊伍建設。依托國家認定的博士后工作站及國家級企業技術中心，匯聚全球頂尖的化合物半導體領域?qū)＜遥纬蓢?guó)內領先的研發團隊，通過國際化引才與內部培養結合，打造高素質人才體系，為技術創新、市場拓展及全球化競爭提供持續支撐。
面向未來，三安光電錨定可持續發展戰略，以“綠能驅動未來，責任點亮世界”為指引，將 ESG 理念深度融入發展基因。公司牽頭建立半導體行業綠色制造評估標準，通過全技術鏈綠色技術升級，提升廢氣廢水循環利用，堅持節能制造、綠色環保的綠能戰略，踐行“雙碳”目標。三安光電始終秉持“讓地球更健康，讓人類更環保”的使命，以科技創新構筑萬物互聯的智能生態，用責任擔當推動社會向高效、智能、可持續方向演進，持續為全球半導體產業發展注入澎湃動能。
(根據現場資料整理，僅供參考)
