在國家科技重大專項支持下，深圳平湖實驗室在高壓1200V級GaN功率器件領域取得關鍵性突破，首次在8英寸Si襯底上實現了超過8μm的低翹曲GaN外延，并成功驗證了1200V等級科研小器件電性，關鍵性能達到國際先進水平，為提升數據中心800V母線供電、工業電機驅動等關鍵產業的核心元器件自主供應能力奠定了堅實基礎。

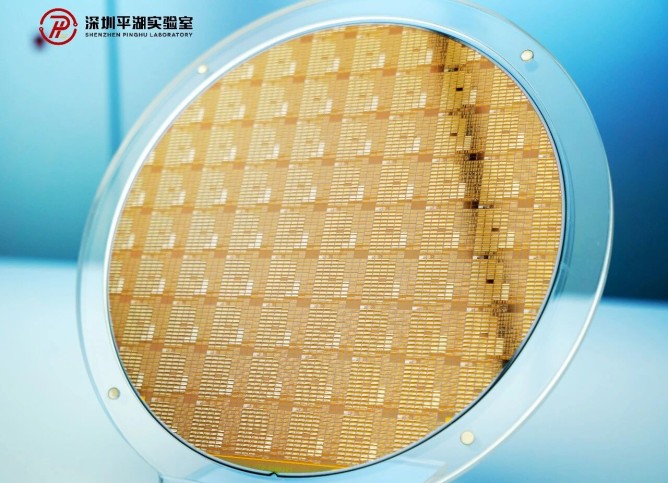

圖1. 深圳平湖實驗室8英寸高壓（1200V）GaN-on-Si E-HEMT晶圓照片

當前，AI數據中心供電、工業電機驅動等大功率應用對電能轉換系統的效率和功率密度提出了更高要求。硅基與碳化硅基功率器件在高頻場景下的性能已日趨瓶頸，GaN器件憑借其高耐壓、高開關速度的優勢，成為高壓、高頻、高效功率轉換的核心。然而，在1200V級的應用場景中，GaN器件在大尺寸、低成本制造和高耐壓能力等方面，仍面臨關鍵挑戰。

深圳平湖實驗室高壓GaN研發團隊依托實驗室先進的8英寸硅基GaN科研中試平臺，通過厚膜外延和場板優化，攻克了一系列制約產業化的關鍵技術難題：

1）大尺寸低翹曲厚膜外延技術：首次在8英寸硅襯底上制備了厚度大于8μm的GaN外延層，實現了超過2.25kV的外延縱向耐壓，外延翹曲＜30μm。

2）高性能高壓器件制備技術：在8英寸厚膜外延上制備了1200V增強型Si基GaN HEMT 科研小器件，器件展現出良好的增強型特性（閾值電壓大于2V）和高耐壓能力（漏極擊穿電壓大于2kV）。

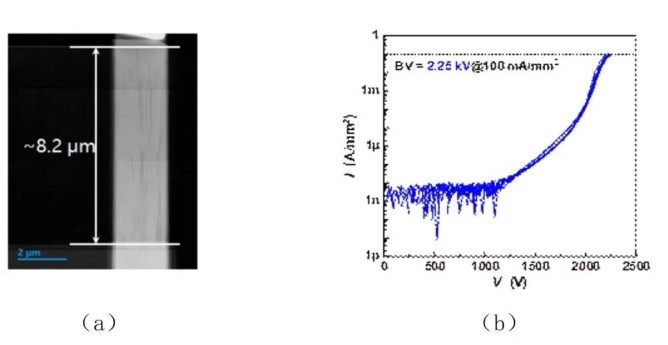

圖2.（a）8英寸1200V Si基GaN厚膜外延TEM圖;（b）1200V外延垂直擊穿

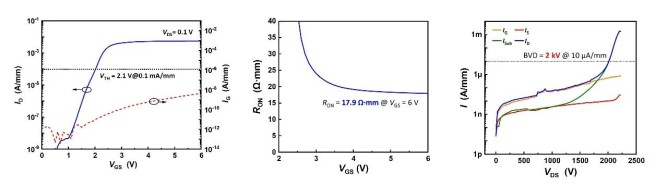

圖3. 1200V GaN HEMT器件基本電性轉移，(b)導通電阻，(c)四端漏電曲線

目前，基于該成果開發的1200V級GaN HEMT器件已完成元胞級電性驗證，關鍵特性達到國際先進水平，正在積極推進工程樣品的封裝與可靠性驗證，預計首批1200V封裝樣品將于2026年Q3對外發布。此項成果不僅突破了在8英寸Si襯底上實現超厚GaN外延的關鍵壁壘，還證實了1200V級GaN HEMT器件在高頻大功率高壓應用中的可行性。

（來源：深圳平湖實驗室）
