近日，在2025年國際電子器件會議（IEDM）上，英特爾首次公開展示了基于300mm硅基氮化鎵（GaN）工藝的Chiplet技術。此項突破性技術有望革新高性能功率電子和射頻器件的未來，特別是在5G/6G通信、人工智能服務器和高效能計算領域的應用。

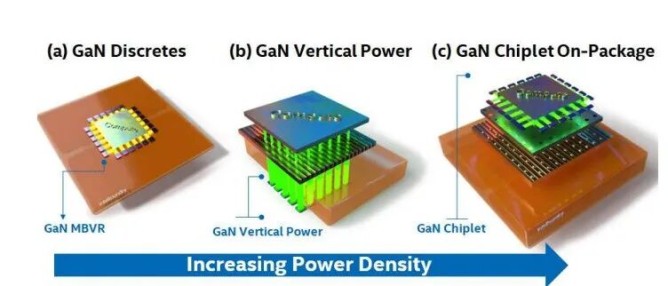

英特爾展示的氮化鎵Chiplet采用了業界最薄的19µm硅襯底，并成功集成了GaN N-MOSHEMT與硅PMOS的單片CMOS數字電路庫。這一創新標志著氮化鎵技術從分立器件邁向系統級集成，推動了氮化鎵在功率密度和效率要求日益提高的電子設備中的應用。與傳統的150mm硅晶圓相比，300mm硅基氮化鎵晶圓的應用能夠顯著降低生產成本并提高生產效率。該技術平臺兼容現有的CMOS工藝線，為氮化鎵的廣泛商業化應用鋪平了道路。

該氮化鎵Chiplet的硅襯底經過完全加工、減薄和單晶化，厚度僅為19µm，較傳統方案減少了60%以上。這一超薄設計有助于更高效的三維集成，為功率密度和散熱性能提供了理想基礎。通過采用SDBG技術，晶圓在減薄和切割過程中能夠保持結構完整性，表面粗糙度控制在納米級別，確保了混合鍵合的高效進行。此外，減薄設計大幅降低了硅通孔（TSV）的深寬比，減少了電阻損耗約40%，同時熱阻也下降了35%，大大提升了功率密度和散熱能力。

英特爾的氮化鎵Chiplet在電氣性能上表現卓越。30nm柵長的GaN MOSHEMT晶體管，導通電阻（RON）低于5mΩ·mm²，柵極和漏極漏電流低于3pA/µm，功耗控制優秀。擊穿電壓（BVDS）達到78V@1µA/µm，滿足中壓應用需求。在射頻性能方面，30nm晶體管的截止頻率（fT）為212GHz，最大振蕩頻率（fMAX）達到304GHz，適合毫米波通信等高頻應用。該Chiplet的電流密度接近10A/mm²，預計通過進一步縮小幾何尺寸，電流密度將進一步提升，推動高功率應用的實現。

最具創新性的突破之一是該技術實現了GaN N-MOSHEMT與硅PMOS的單片集成，成功在300mm硅基氮化鎵晶圓上構建了完整的CMOS數字電路庫。通過統一的工藝設計套件（PDK），英特爾實現了反相器、邏輯門、多路復用器、觸發器和環形振蕩器等基本數字電路的集成。這一集成能力顯著減少了對外部硅芯片的依賴，提升了系統的響應速度和可靠性。

英特爾對該技術進行了嚴格的可靠性驗證，結果顯示其在高溫、時間相關介質擊穿（TDDB）和熱載流子注入（HCI）測試中的表現均符合工業級標準。尤其是，在90°C下，柵極氧化層的預計壽命超過10年，保證了長期穩定運行。

展望未來，英特爾計劃在2026-2027年間實現該技術的小批量量產。初期應用將集中于數據中心的電源管理、5G基站功放模塊和新能源汽車的充電系統等領域。隨著技術的不斷成熟，預計氮化鎵Chiplet將在高效能計算、綠色能源和高速通信等領域發揮關鍵作用。

未來，英特爾計劃繼續推進技術的經濟性提升，擴展到8英寸晶圓，并開發適用于600V以上的高壓器件，以拓展更廣泛的工業應用。預計到2028年，硅基氮化鎵市場規模將達到50億美元，年復合增長率超過30%。
