近日，第71屆國際電子器件大會 IEDM 2025（International Electron Devices Meeting，簡稱 IEDM）在美國舊金山召開。在本屆 IEDM 上，南京大學陸海教授團隊同期發布了2項光電精密測量芯片工作。其中，在 34 | SMB | Integrated Photo Sensors and Applications分會場報道了首款應用于電子顯微技術的單電子探測與參量感知芯片。

電子顯微鏡被稱為電子儀器領域的“登月工程”，其通過對材料散射電子和次級熒光光子的探測，實現對微觀結構和元素成分的高精度分析。隨著制程節點微縮化，電子顯微技術已逐漸成為半導體制造特征尺寸、缺陷分析的關鍵工具。其中，具有電子參量精密測量能力的直接電子探測器是核心芯片。南京大學陸海教授團隊基于寬禁帶半導體SiC材料，創新解決了全垂直電荷收集場調控、暗電流抑制、低噪聲前端電子學芯片與系統集成封裝等系列問題，成功突破單電子探測器和多參量分析芯片技術，實現單電子時間、能量等參量的精密測量與顯微。

論文簡介

入選論文題目：《Single-Electron-Sensitive SiC Detector for Energy Spectroscopy, Time-Resolved Characterization, and Scattering Electron Imaging in Electron Microscopy》

論文作者：徐尉宗，徐仁杰，趙九州，郭越，苗濤，金杰，張凌，譚佳煒，顧廣揚，余航，毛成，周東，周峰，任芳芳，李馳，葉建東，張榮，鄭有炓，陸海*

團隊徐尉宗副教授為論文第一作者，陸海教授為通訊作者，該工作獲得鄭有炓院士、張榮院士、陳敦軍教授、任芳芳教授等老師指導和幫助，并獲得中科院國家納米科學中心李馳教授團隊合作支持。

論文詳情：

https://iedm25.mapyourshow.com/8_0/sessions/session-details.cfm?scheduleid=259

研究背景

傳統電子束檢測技術主要依賴于電子束流積分以實現高信噪比顯微成像，愈發難以滿足檢測精度、吞吐率、半導體精密結構保護等核心應用需求。研制具有更高靈敏度、更快響應速度的直接電子探測器是首要攻關任務。

 寬禁帶半導體從基礎材料層面為電子探測器提供了新的選擇，在本征載流子濃度、載流子飽和漂移速度、高溫與輻照環境穩定性等方面具有顯著優勢。然而，面向電子精密探測，仍需要從探測材料、器件工藝、電子學電路與集成封裝等環節充分解決漏電流抑制、寄生參數優化、電子學噪聲處理等問題。

研究方法和實驗

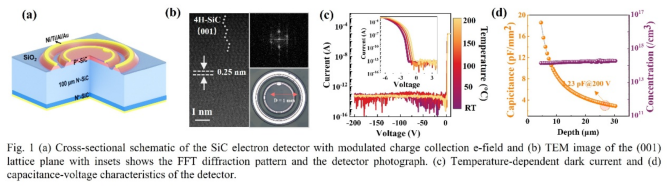

團隊基于厚膜外延SiC材料提出并發展了具有等電勢保護環結構的新型電子探測器，利用該保護環結構實現了對探測靈敏區域邊緣尖峰電場的充分抑制，以及對非靈區域噪聲電荷的有效屏蔽。同時，得益于寬禁帶半導體低熱載流子產生率、優異的溫度穩定性，該探測器暗電流在200°C芯片溫度下仍然保持在皮安以下，并實現了近100%的電荷收集效率。

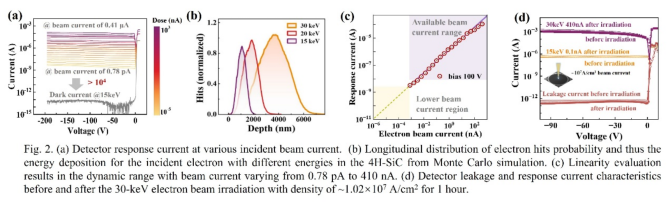

在進一步的電子響應測試實驗中，探測器在現有主流顯微鏡的電子束流范圍內，即~0.8 pA 至 ~400 nA ，表現出優異的束流檢測線性度，覆蓋近106的線性動態響應范圍。即使對于最小束流條件，探測器響應電流仍然比暗電流高104，為單電子級高靈敏度探測提供了芯片基礎。

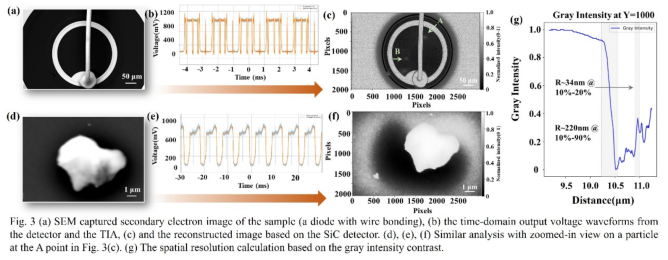

此外，SiC探測器還表現出優異的抗輻照特性，在極端1GeV重離子輻照和107 A/cm² @ 30 keV極端聚焦電子束流輻照下，探測器暗電流和響應特性幾乎零退化。團隊還進一步與合作單位一起搭建了散射電子顯微系統，并優化了基于時域電子響應電流的二維圖像重構算法，初期實現了34nm的空間分辨率。值得指出的是，該電子顯微圖像相較于二次電子圖像，具有更優異的表面成分分辨能力。

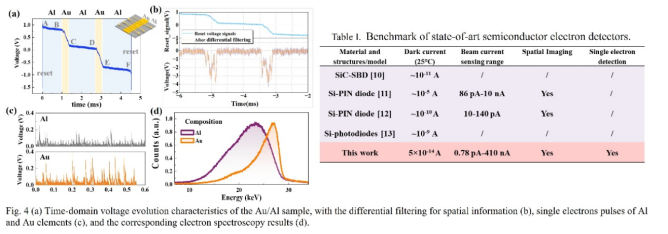

進一步的，團隊基于自身在低噪聲光電信號處理芯片領域的優勢技術積累，發展了具有電子能量、時間信號解耦分析能力的專用電子學芯片，實現了單電子精密測量，時間分辨率達到6.6ns。所提取的單電子能量和時間信息表現出與樣品形貌、成分的直接關聯關系，實現了對目標樣品的單電子級分辨與顯微。

研究結論與未來展望

本成果所發展的單電子多維參量精密測量芯片，通過對電子-樣品耦合作用過程的精密解構，實現樣品形貌、元素等信息的高通量感知，為新一代低損、高效、高精度半導體量測技術提供新型電子學顯微方法和傳感芯片，其應用還將涵蓋從基礎研究（量子材料）到工業制造（工藝優化、失效分析）等廣泛領域。
