近日，深圳平湖實驗室在100V氮化鎵（GaN）功率器件領域取得關鍵進展，成功研制出高性能100V GaN E-HEMT（增強型高電子遷移率晶體管）器件與封裝工程樣品，關鍵性能達到行業先進水平，可為數據中心二次電源、人形機器人與無人機電機驅動提供有全新解決方案。

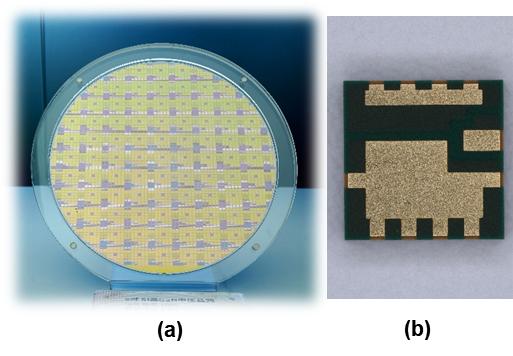

圖1.  8英寸100 V GaN-on-Si E-HEMT晶圓與高散熱封裝樣品照片

隨著人工智能、人形機器人與無人機電機驅動領域的快速發展，傳統功率電子系統的物理性能極限已經成為限制其應用的關鍵瓶頸，開發更高效率、更緊湊尺寸和更可靠的先進功率電子系統是推動這些領域的關鍵所在。作為寬禁帶半導體代表之一的GaN器件，憑借其高電子遷移率、高速開關等特性，被視為下一代高效功率轉換系統的核心。

深圳平湖實驗室GaN研發團隊依托實驗室先進的8英寸Si基GaN科研中試平臺，采用p-GaN增強型技術路線，如圖2所示，先后攻克了一系列長期制約器件性能的關鍵技術：

1) 高遷移率外延技術：率先引入AlN插入層并優化外延結構，實現二維電子氣（2DEG）遷移率超2050 cm²/V·s；

2）完成高深寬比歐姆接觸形貌開發，實現歐姆接觸電阻RC降低至0.2 Ω·mm;

3) 開發小線寬、低寬距比、低寄生的后段互聯方案;

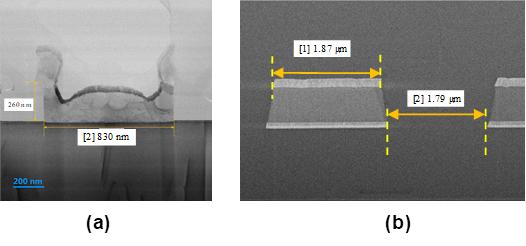

圖2.器件TEM與SEM截面圖：（a）高深寬比歐姆接觸形貌；（b）后端互聯

基于上述核心技術突破，團隊成功研制出高性能100 V GaN E-HEMT器件。其中代表性的100V GaN科研小器件性能如圖3所示，該器件閾值電壓大于1V，漏極擊穿電壓超200V，比導通電阻低于15mΩ·mm2，優值 FOM（Ron × Qg）小于21mΩ·nC，關鍵參數達到行業先進水平。

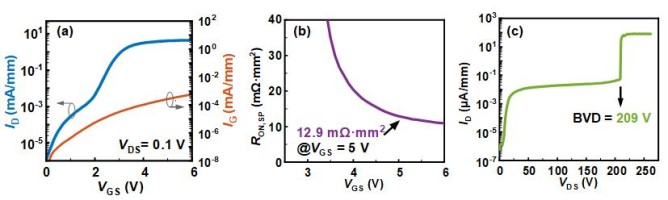

圖3. 100V GaN E-HEMT科研小器件電性轉移；(b)導通電阻；(c)漏極擊穿

目前，基于該100V GaN器件成果開發的高散熱封裝樣品已研制完成，進入可靠性與應用驗證階段，預計于2026年第一季度對外供樣。推動GaN器件在數據中心、人形機器人與低空飛行電機驅動等領域的應用。

（來源：深圳平湖實驗室）
