高質量SiC襯底的獲得存在單晶制備和加工兩方面的難度：一方面SiC通常需要在高溫(>2 000℃)的環境中生長，而且SiC存在250多種晶型，因此制備高質量單一晶型的成本和難度非常大；另一方面，SiC硬度與金剛石接近，單晶的加工難度和成本都很高。

碳化硅襯底產品的核心技術參數包括直徑、微管密度、多型面積、電阻率范圍、總厚度變化、彎曲度、翹曲度、表面粗糙度。在密閉高溫腔體內進行原子有序排列并完成晶體生長、同時控制參數指標是復雜的系統工程，將生長好的晶體加工成可以滿足半導體器件制造所需晶片又涉及一系列高難度工藝調控。

隨著碳化硅晶體尺寸的增大及產品參數要求的提高，生產參數的定制化設定和動態控制難度會進一步提升。因此，穩定量產各項性能參數指標波動幅度較低的高品質碳化硅晶片的技術難度很大，主要體現在以下：

1、碳化硅粉料合成過程中的環境雜質多，難以獲得高純度的粉料；作為反應源的硅粉和碳粉反應不完全易造成Si/C比失衡；碳化硅粉料合成后的晶型和顆粒粒度難控制。

2、碳化硅單晶生長設備設計與制造技術。碳化硅長晶爐是晶體制備的載體，也是晶體生長核心技術中的熱場和工藝的重要組成部分。針對不同尺寸、不同導電性能的碳化硅單晶襯底，碳化硅長晶爐需要實現高真空度、低真空漏率等各項性能指標，為高質量晶體生長提供適合的熱場實現條件。

3、碳化硅單晶在2300℃以上高溫的密閉石墨腔室內完成“固-氣-固”的轉化重結晶過程，生長周期長、控制難度大，易產生微管、包裹物等缺陷。

4、碳化硅存在200多種晶體結構類型，其中六方結構的4H型（4H-SiC）等少數幾種晶體結構的單晶型碳化硅才是所需的半導體材料，在晶體生長過程中需要精確控制硅碳比、生長溫度梯度、晶體生長速率以及氣流氣壓等參數，否則容易產生多晶型夾雜，導致產出的晶體不合格。

5、碳化硅單晶生長熱場存在溫度梯度，導致晶體生長過程中存在原生內應力及由此誘生的位錯、層錯等缺陷。

6、碳化硅單晶生長過程中需要嚴格控制外部雜質的引入，從而獲得極高純度的半絕緣晶體或定向摻雜的導電型晶體。對于射頻器件使用的半絕緣碳化硅襯底，電學性能需要通過控制晶體中極低的雜質濃度及特定種類的點缺陷來實現。

7、氣相傳輸法下，碳化硅晶體生長的擴徑技術難度極大，隨著晶體尺寸的擴大，其生長難度工藝呈幾何級增長。因此，SiC襯底要進入8英寸時代，還需要長晶工藝和設備的創新。

8、碳化硅襯底作為莫氏硬度9.2的高硬度脆性材料，加工過程中存在易開裂問題，加工完成后的襯底易存在翹曲等質量問題；為了達到下游外延開盒即用的質量水平，需要對碳化硅襯底表面進行超精密加工，以降低表面粗糙度、表面平整度并達到嚴苛的金屬顆?？刂埔?。

9、切片是碳化硅單晶加工過程的第一道工序，決定了后續薄化、拋光的加工水平，是整個環節的最大產能瓶頸所在?，F(xiàn)有的碳化硅晶體切片大多使用金剛石線鋸，但碳化硅硬度高，需要大量的金剛石線鋸和長達數小時的加工時間，且切片過程中多達40%的晶錠以碳化硅粉塵的形式成為廢料，單個晶錠生產出的晶片數量少，造成碳化硅功率器件成本高昂。許多國外企業采用更為先進的激光切割和冷分離技術提高切片效率。

10、碳化硅切片的薄化主要通過磨削與研磨實現，但碳化硅斷裂韌性較低，在薄化過程中易開裂，導致碳化硅晶片的減薄非常困難。目前多使用自旋轉磨削，晶片自旋轉的同時主軸機構帶動砂輪旋轉，同時砂輪向下進給，實現減薄。自旋轉磨削雖可有效提高加工效率，但砂輪經長時間使用易鈍化，存在使用壽命短且晶片易產生表面與亞表面損傷的問題，未來需進一步優化單面研磨技術以實現大尺寸碳化硅晶片的加工。

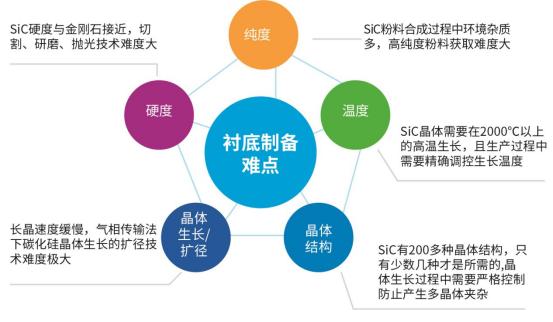

SiC襯底制備的主要難點

綜合而言，碳化硅單晶生長周期長、控制難度大，易產生晶體缺陷。碳化硅常見缺陷包括微管、晶型夾雜、包裹物、位錯、層錯等，且缺陷之間存在相互影響和演變。因此，控制晶體生長的環境參數從而有效控制晶體缺陷是核心技術難點。在長晶條件極為苛刻的情況下，若要生成低缺陷、高質量的碳化硅單晶，需要精確的溫場控制、壓力控制等控制技術，更需長期的技術積累和工藝優化，形成系統性的晶體缺陷控制技術。碳化硅襯底環節的質量水平直接影響下游外延和器件的質量，其可靠性至關重要。

此外，導電型和半絕緣型碳化硅襯底制作工藝也存在差異，導電型材料整體技術難度和成本稍低。在采用主流的物理氣相傳輸法（PVT）下，導電型SiC通常采用通入雜質來增強導電性，而半絕緣型SiC則主要采用加入深能性摻雜劑（如V）的方式控制電阻率。半絕緣型SiC襯底追求原材料的高純凈度，同時摻釩工藝較為復雜，對生產設備和技藝等要求更高，總體生產技藝難度和成本都較大。
