作為第四代半導體材料，氧化鎵具有超寬禁帶（4.8eV）和超高擊穿電場強度（8MV/cm），在耐高壓、耐高溫、高頻和抗輻射等性能上優勢明顯。其獨特的紫外透過特性（透過率超80%）和相對低廉的制備成本，進一步拓寬了應用場景。短期突破國防材料極端場景，長期將賦能千億民用市場。

近日，第十一屆國際第三代半導體論壇&第二十二屆中國國際半導體照明論壇（IFWS&SSLCHINA 2025）在廈門召開。

期間，杭州鎵仁半導體有限公司首席技術官夏寧受邀參會，并在“超寬禁帶半導體技術”分會上帶來了《大尺寸氧化鎵單晶生長及缺陷》的主題報告，分享了氧化鎵單晶生長技術，提拉、鑄造及VB單晶生長研發，氧化鎵的缺陷研究等內容。氧化鎵晶體生長面臨著高溫下氧化鎵易揮發分解，需含氧的生長環境； 高熔點+氧化生長環境，坩堝選擇余地小，且需重新開發生長裝備及技術；導熱差+自由載流子吸收強，固液界面極不穩定等挑戰。

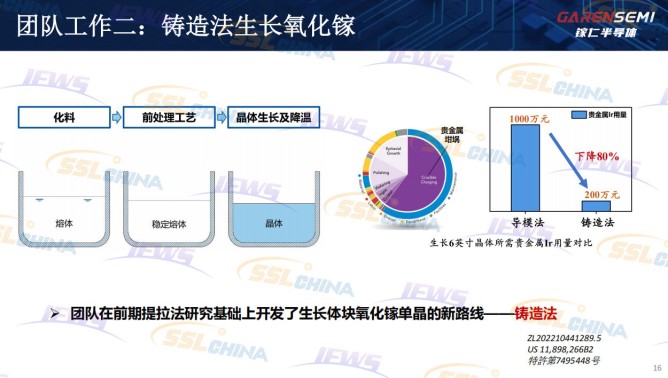

氧化鎵晶體生長方法種類繁多：目前浮區和冷坩堝法看不到產業可能；提拉法由于尺寸放大等問題，難以規模化應用；現階段主要做的導模法，由于成本等問題，在規模產業化上無競爭力；鑄造和VB法在尺寸、成本、質量等諸多方面，均展現出規模產業化的極大潛力。 報告詳細介紹了提拉法生長氧化鎵、鑄造法生長氧化鎵、布里奇曼法生長氧化鎵的研究進展。研究開發的鑄造法等技術已成功實現多種晶向，不同摻雜，大尺寸（8英寸）氧化鎵晶體的生長，可滿足各種外延，器件需求。根據測算，現有技術量產后就可以將8英寸襯底成本做到2000元以下，進一步降低成本將會在2~3年內完成，為產業提供高質量、廉價襯底。高質量、低成本的襯底可以輔助同行攻克一些關鍵問題，比如大尺寸外延、缺陷行為、p型摻雜、大面積大電流器件。氧化鎵的產業化進程將逐漸加速，襯底、外延、器件、應用的結合應更為緊密，實現超越。

企業簡介

杭州鎵仁半導體有限公司成立于2022年9月，是一家專注于氧化鎵等寬禁帶半導體材料研發、生產和銷售的科技型企業。鎵仁半導體依托浙江大學硅及先進半導體材料全國重點實驗室和浙江大學杭州國際科創中心，已建成以中國科學院院士為首席顧問，具備豐富行業經驗的研發、生產、運營團隊。公司開創了氧化鎵單晶生長新技術，獲得14項國際、國內發明專利，打破了西方國家在氧化鎵襯底材料上的壟斷和封鎖。鎵仁半導體立足于解決國家重大需求，將深耕于氧化鎵上游產業鏈的持續創新，努力為我國的電力電子等產業的發展提供產品保障。鎵仁半導體引領行業創新，采用自主研發的鑄造法等單晶生長新技術，實現8英寸氧化鎵單晶襯底和晶圓級(010)單晶襯底的生產技術突破，并開發了首臺包含工藝包的氧化鎵專用VB長晶設備。公司已掌握氧化鎵生長、加工、外延等全鏈條的核心技術，為客戶提供擁有完全自主知識產權的大尺寸高質量氧化鎵產品及設備。

產品：VB法氧化鎵長晶設備

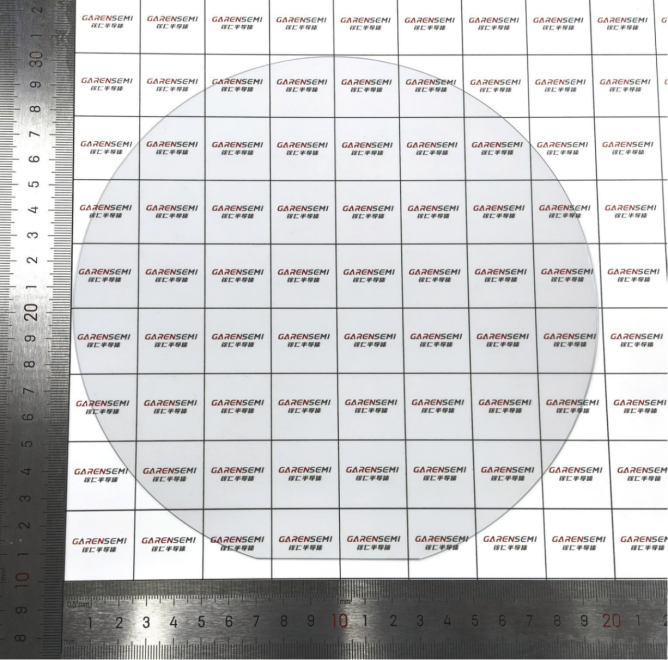

產品：8英寸氧化鎵襯底

（根據現場資料整理，僅供參考）
