數十年來，半導體及其異質結構是電子學領域基礎與應用研究的基石。半導體異質結構在電子學中的成功實踐，為自旋電子學的發展帶來重要啟示，自旋與電荷自由度的協同調控成為該領域?qū)崿F(xiàn)性能突破的核心方向：傳統磁性隧道結在信息存儲與傳感應用中表現優異，但信息傳輸與處理效率偏低；而半導體恰好具備高效電荷輸運與信號處理能力，二者協同具有重要研究價值。當前，實現自旋與半導體電荷協同調控的主流途徑為化學摻雜與自旋注入，但均面臨關鍵挑戰：化學摻雜會顯著降低載流子遷移率，且易破壞材料光發射特性；自旋注入則受限于界面質量不佳與材料間電阻失配。插入隧穿勢壘雖可緩解上述問題，但會阻礙電流傳輸進而需要施加更大偏壓，最終導致器件功耗顯著增加。
近期，中國科學院半導體研究所半導體芯片物理與技術全國重點實驗室王開友研究員團隊及其合作者在《自然-通訊》(Nature Communications)發表一項新進展：基于二維半導體p-n結的磁性隧道結，在1nA偏置電流和10K低溫下實現1100%的巨大隧穿磁電阻效應（如圖1e所示）。該數值與商用CoFeB/MgO基的最高低溫隧穿磁電阻（5K下1144%）大小相當。同時，研究團隊在該納米級厚度磁性隧道結中觀測到顯著的零偏壓自旋電壓異常效應，類比于隧穿磁電阻效應，自旋電壓效應被定義為SVE=|(VAP-VP)/VP|。在低溫35K下，研究團隊觀察到零偏壓自旋電壓信號變化大小比值超過30000%（如圖2c所示），這種超大自旋信號來源于自旋向上/向下電子在結區的不對稱擴散，由p-n結的內建電場驅動，并在結與環境持續能量交換的過程中產生（如圖3所示）。這一發現揭示了轉化與放大自旋信息用于低功耗電子器件的全新機遇。
該研究在范德華異質結構中實現的高效自旋注入與巨大磁電阻效應具有跨領域意義。半導體固有的非線性特性與二維鐵磁性的電可調性為發展全電控、多功能和低功耗電子學器件提供了新機遇。正如p-n結的非線性響應對早期晶體管至關重要，零偏壓反常自旋電壓效應可用于實現原子級厚度范德華p-n結中的自旋邏輯與信號放大。實驗中當前采用的磁場驅動方式，未來可通過自旋軌道扭矩操控鐵磁體翻轉來替代，從而實現非易失性磁存儲器與自旋邏輯的無縫集成。結合自旋軌道扭矩與直接帶隙范德華半導體，注入的自旋極化載流子角動量可轉化為對發射光偏振態的控制，為低功耗長距離光學自旋信息傳輸開辟新途徑。盡管自旋閥的核心關注點始終是其磁電阻特性，但改變磁化相對方向也會影響其邊緣磁場分布。若將該研究基于二維鐵磁金屬Fe3GeTe2的自旋閥與超導體構建異質結構，此類邊緣磁場可能誘導難以實現的自旋三重態超導電性，通過在二維結構中構建馬約拉納態，為容錯拓?fù)淞孔佑?jì)算提供多功能平臺。
該成果以“Two-dimensional magnetic tunnel p-n junctions for low-power electronics”為題，發表于《自然-通訊》(Nature Communications，https://doi.org/10.1038/s41467-025-68043-2)，半導體所王開友研究員為通訊作者，朱文凱博士為第一作者。相關研究得到了國家重點研發計劃項目、國家自然科學基金的資助。

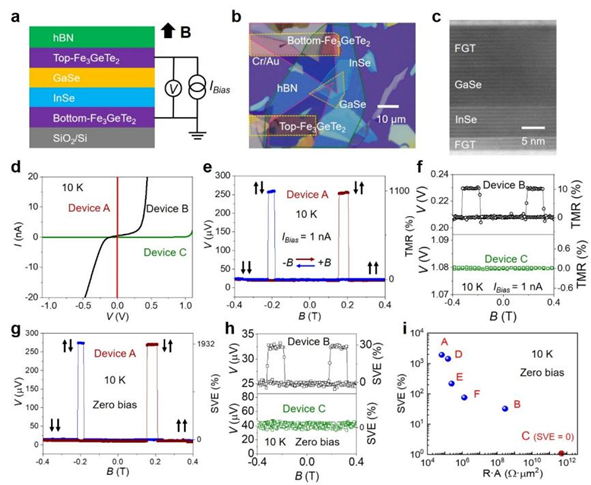

圖1 | FGT/p-GaSe/n-InSe/FGT磁性隧道結中的零偏壓反常自旋電壓效應(SVE)。a.器件結構與測試原理示意圖。b.典型器件的光學顯微圖像。c.截面的高分辨透射電子顯微鏡圖像。d.磁化平行排列下器件A、B、C的I-V曲線。e-f.在1nA偏置電流、10K溫度下，器件A、B、C的V-B曲線分別顯示出約1100%、10%和0%的隧穿磁電阻效應。g-h.無外加偏壓條件下，器件A、B、C在10K溫度下的V-B曲線分別顯示出約1930%、30%和0%的零偏壓反常自旋電壓效應。i.在10K溫度下，不同器件（標記為A、B、C、D、E、F）的零偏壓異常自旋電壓效應隨電阻-面積乘積的變化關系。

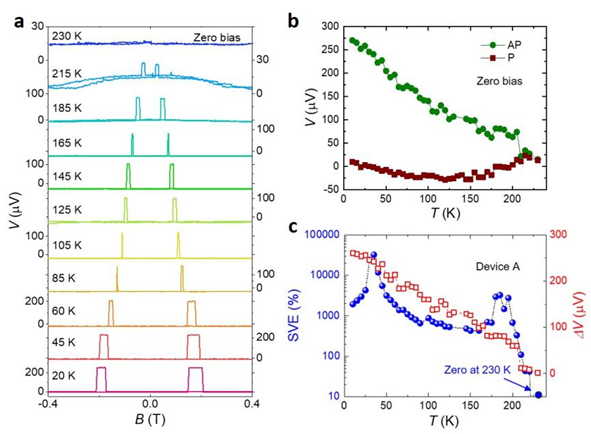

圖 2 | 零偏壓自旋電壓效應的溫度依賴性。a.器件A在不同溫度下的零偏壓自旋電壓效應。b.由V-B曲線提取的零偏壓下反平行磁化電壓VAP和平行磁化電壓VP隨溫度的變化。c.由V-B曲線得出的零偏壓自旋電壓效應及自旋累積電壓ΔV(ΔV = VAP - VP) 隨溫度的變化。

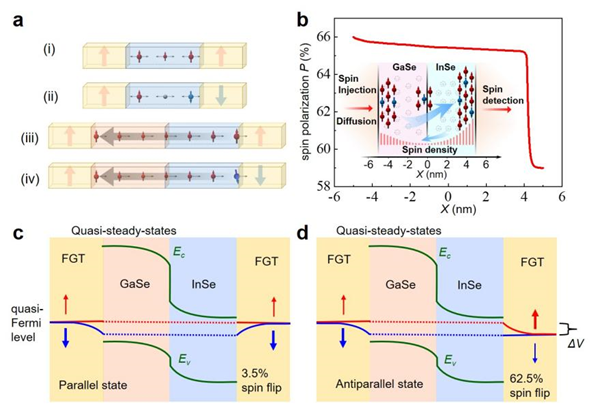

圖3 | 磁性隧道結中的自旋極化輸運。a.示意圖描繪了：(i) 平行狀態和 反平行狀態下兩個FGT電極之間的單一間隔層；(iii) 平行狀態和 反平行狀態下兩個FGT電極之間的p-n結間隔層。b.計算得到的GaSe(5 nm)/InSe(5 nm)結中自旋極化率P的分布。插圖：引起自旋電壓效應的結內自旋密度示意圖。c-d.(c)平行狀態和反平行狀態下FGT/GaSe/InSe/FGT結的能帶示意圖。虛線表示電子自旋向上（紅色）和自旋向下（藍色）的準費米能級。
（來源：中國科學院半導體所）
