近日，香港科技大學陳敬教授領導的研究團隊于2025 71st IEEE International Electron Device (IEDM)發布了一篇名為A Crosstalk-Free GaN-on-Si Power Integration Platform for Integrated Half-Bridge Circuits and Bi-directional Switches（用于單片集成半橋及雙向開關的無襯底串?dāng)_的硅基氮化鎵功率集成平臺）的文章。
#1. 背景與研究動機
p型氮化鎵（p-GaN）柵高電子遷移率晶體管（high-electron-mobility transistor，HEMT）的平面器件特性有利于GaN功率器件和外圍電路的單品集成，從而極大地降低與互連相關的雜散電感，進一步提高Si基GaN功率器件的工作頻率。
對于GaN分立器件，一般會將導電硅襯底與器件的源極短接，避免襯底電位浮動或者偏置到高壓，引起器件的靜態特性和動態特性因襯底引起的串?dāng)_（即背柵效應）而退化。然而，在傳統的GaN功率集成平臺上，由于高壓器件都制備在同一導電硅襯底上，無法將導電硅襯底與每一高壓器件的源極短接，使得有多個源極的電路或器件的性能因襯底引起的串?dāng)_而顯著退化。兩個明顯的例子即高壓半橋電路和共漏極（common-drain）結構的雙向功率開關。
目前，為抑制襯底引起的串?dāng)_，基于SOI或工程化體硅的GaN功率集成平臺通過襯底工程技術，結合深槽隔離，為每一高壓器件提供“本地local”的硅襯底。然而相比傳統體硅襯底，這些襯底的成本更高。另外，基于virtual-body的氮化鎵功率集成平臺采用緩沖層工程技術，通過在緩沖層中插入一層空穴擴展層，利用從柵極注入的空穴屏蔽襯底引起的串?dāng)_，然而由于該層離電子溝道相距較遠，器件的開關速度及空穴進出速度還有待進一步驗證。

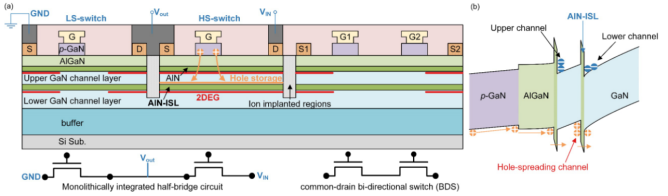

圖1. （a） Si基p-GaN柵雙溝道氮化鎵功率集成平臺示意圖，（b）柵控區域能帶圖。其中空穴積累輸運層位于雙溝道夾層間。
針對以上所述難題，香港科技大學陳敬教授領導的研究團隊在2025年IEDM會議上發布了一項全新的低成本解決方案。通過溝道工程技術，創新性地將空穴輸運擴展層設計在強耦合雙溝道（間距6 nm）夾層間，從而實現高效地空穴輸運和去除。該Si基p-GaN柵氮化鎵雙溝道平臺利用從柵極注入的空穴屏蔽背柵效應對上溝道的影響，同時在下溝道感應出電子補償背柵效應對下溝道的影響。器件的制造工藝可以做到和柵極注入晶體管（GIT）完全相容。
#2. 技術亮點和工作原理
本文提出的Si基GaN功率集成平臺，如圖1（a）所示，采用雙溝道的設計，上溝道與下溝道間距僅為6 nm。同時，如圖1（b）所示，通過將柵極金屬和p-GaN間的接觸設計成歐姆接觸，器件工作在導通狀態時，適量空穴從p-GaN柵高效注入，并被氮化鋁插入層（AlN-ISL）有效阻擋，積累在空穴輸運層中。
設計的精巧之處在于，存儲在空穴輸運層中的空穴與上溝道的電子以及下溝道的電子在物理空間上仍是分離的。特別地，當器件遭受背柵效應時，縱向強電場會將使能帶進一步傾斜，一方面加強了載流子的限域性以及空穴與電子間的空間分離，有利于延長載流子的壽命，在某種程度上實現了用空間換時間（復合時間）；另一方面該電場的橫向分量也有利于空穴的橫向輸運。積累在空穴輸運層的空穴可以屏蔽背柵效應對上溝道的影響，在下溝道感應出電子以補償背柵效應對下溝道的影響。
#3. 實驗結果與分析
3.1 Si基p-GaN柵雙溝道氮化鎵功率集成平臺上的半橋集成電路
圖2展示了p-GaN柵雙溝道氮化鎵平臺上的雙溝道柵極注入晶體管（DC-GIT）靜態特性。當漏極電流為10 μA/mm時，DC-GIT的閾值電壓為0.5 V，器件工作在增強型的模式；通過優化AlGaN勢壘層設計，DC-GIT的閾值電壓可進一步提高。此外，DC-GIT導通電阻為11.1 Ω·mm；泄露電流1 μA/mm時，擊穿電壓為720 V。

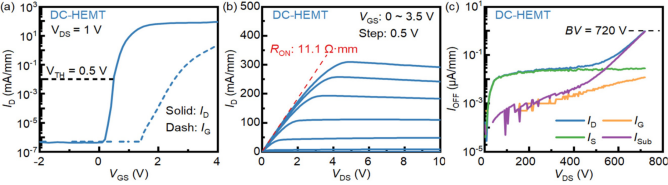

圖2. DC-GIT的靜態特性：（a）轉移特性，（b）輸出特性，（c）擊穿特性。
在Si基GaN功率集成平臺上，如果將硅襯底與地相連，那么上管的導通電阻會因負向背柵效應顯著增大。研究團隊分別將SC-GIT和DC-GIT通過2 kΩ的負載電阻與5 V的直流電源相連，并在襯底施加−400 V的100 kHz的脈沖偏壓以研究負向背柵效應對器件導通電阻的影響。圖3比較了不同柵壓（VGS = 3.0/3.5/4.0 V）下的VDS測試波形。當襯底施加−400 V的偏壓時，SC-GIT的導通電阻增加，從而使得VDS變高。然而，對于DC-GIT，當VGS ≥3.5 V，即有大量的空穴從柵極注入時，積累在空穴輸運層的空穴可以沿著該層擴散至整個器件有源區，從而屏蔽負向背柵效應對器件導通電阻的負面影響，因而測試得到的VDS維持不變。

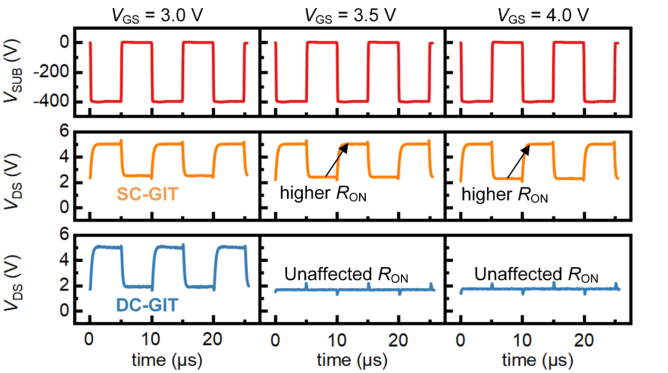

圖3. 襯底波形和VDS測試波形。

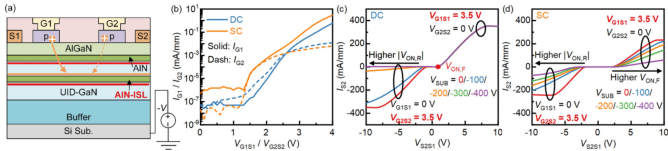

圖4. （a）測試結構示意圖，（b）雙柵特性，其中第一柵極的空穴注入顯著強于第二柵極，（c）-（d）測試所得的電流-電壓特性。
研究團隊通過圖4（a）所示的精心設計的測試結構成功驗證了空穴輸運層的存在。在該測試結構中，如圖4（b）所示，第一柵極的空穴注入程度顯著強于第二柵極。當將第一柵極與第一源極短接時，當VS1S2超過開啟電壓（由第二柵極電壓的閾值電壓決定）時，電流可以從第一源極流向第二源極；當給襯底施加負的偏壓時，由于從第二柵極注入的空穴較少，單溝道（SC）測試結構和雙溝道（DC）測試結構受負向背柵效應的影響，開啟電壓均會增加。而當?shù)诙艠O與第二源極短接時，對于SC測試結構而言，即使有大量的空穴從第一柵極注入，由于空穴無法高效輸運到第二柵極下方區域，其開啟電壓仍然變高；而對于DC測試結構，從第一柵極注入的空穴可以沿空穴輸運層高效地輸運到第二柵極下方區域，從而屏蔽負向背柵效應的影響，因而其開啟電壓不變。
3.2 Si基p-GaN柵雙溝道氮化鎵功率集成平臺上的共漏極雙向開關（DC-BDS）
圖5展示了p-GaN柵雙溝道氮化鎵平臺上的歐姆柵雙向開關（BDS）的特性。當兩個柵極的電壓相對于各自的源極都偏置在閾值電壓以上時，電流可以雙向傳導，DC-BDS的導通電阻為14.6 Ω·mm；當?shù)诙艠O與第二源極短接時，DC-BDS可以傳導正向電流，阻斷負向電流。受益于強耦合的雙溝道設計，沒有背柵效應時，注入的空穴會與雙柵通道區之間未耗盡的電子復合，避免空穴對另一柵極的影響；當兩個柵極的電壓相對于各自的源極都偏置在0 V時，DC-BDS可以雙向阻斷電流。

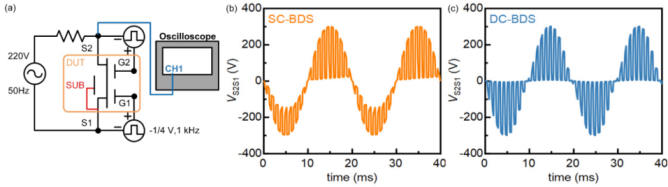

圖6. （a）AC斬波測試示意圖，（b）使用DC-BDS得到的AC斬波波形，（c）使用SC-BDS得到的AC斬波波形。在測試中，襯底固定與第一源極相連。
對于硅基氮化鎵雙向開關而言，由于硅襯底是導電的，當開關處于阻斷狀態時，襯底電壓會相對于一個源極偏置到高壓，形成垂直電場，引起緩沖層中的陷阱捕獲電子，產生嚴重的電流崩塌效應，即動態導通電阻顯著增加。圖6（a）展示了AC斬波測試示意圖，當使用單溝道雙向開關（SC-BDS）進行斬波時，在負向時，器件的導通壓降|VS2S1|顯著高于正向的導通壓降，表明器件在負向出現嚴重的導通電阻退化；而使用DC-BDS時，AC斬波波形在負向未失真，表明器件的導通電阻退化得到了很好地抑制。

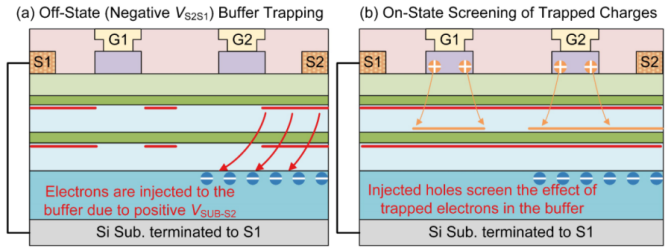

圖7. （a）負向耐壓時垂直電場引起緩沖層中陷阱捕獲電子，（b）DC-BDS中從柵極注入的空穴沿空穴輸運層彌散，屏蔽掉俘獲的電子對器件導通電阻的影響。
圖7展示了當使用DC-BDS斬波時波形未失真的機理。測試中襯底固定與第一源極相連，因而當器件承受負向電壓時，襯底電壓會相對第二源極偏置到高壓，形成垂直電場，引起緩沖層中的陷阱捕獲電子；當器件開啟時，俘獲的電子無法快速釋放，因而會部分地耗盡導電溝道中的電子，使得器件導通電阻急劇增加，引起AC斬波波形失真。當采用DC-BDS斬波時，當襯底電壓撤掉后，柵極注入的空穴可以沿空穴輸運層彌散開，屏蔽掉緩沖層中被俘獲的電子對器件導通電阻的影響，因而AC斬波波形不失真。
#4. 總結
在本工作中，研究團隊采用雙溝道設計，構建了Si基p-GaN柵雙溝道氮化鎵功率集成平臺。通過溝道工程技術，該平臺無需采用昂貴的工程化襯底、耗時的深槽隔離即屏蔽襯底引起的串?dāng)_的影響，實現高性能的半橋集成電路和單片集成雙向開關。
文獻：
26-2 | Zheng Wu, Zongjie Zhou, Longge Deng, Tao Chen, Yat Hon Ng, Yan Cheng, Yutao Geng, Kevin Jing Chen, “A Crosstalk-Free GaN-on-Si Power Integration Platform for Integrated Half-Bridge Circuits and Bi-directional Switches”, 2025 IEDM, San Francisco, USA, Dec. 6-10, 2025.
