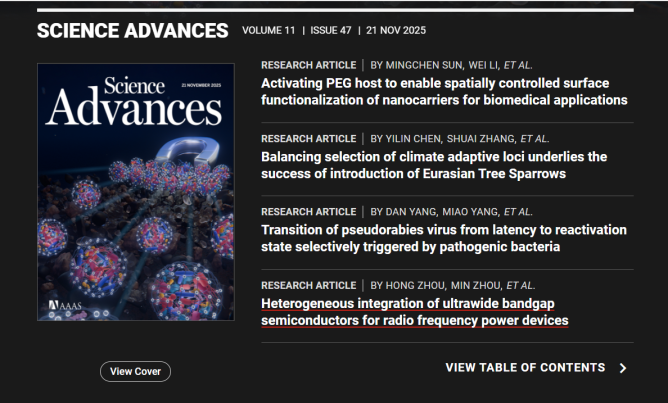

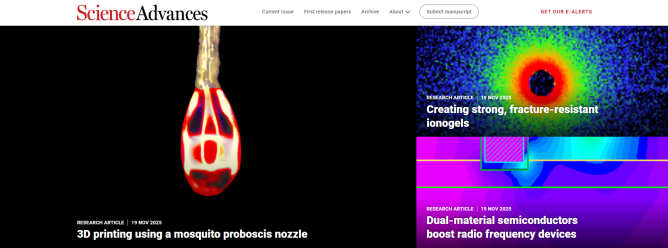

近日，郝躍院士張進成教授團隊的最新研究在這一核心難題上實現了歷史性跨越——他們通過將材料間的“島狀”連接轉化為原子級平整的“薄膜”，使芯片的散熱效率與綜合性能獲得了飛躍性提升。這不僅打破了近二十年的技術停滯，更在前沿科技領域展現出巨大潛力，相關成果已發表在國際頂級期刊《自然·通訊》與《科學·進展》。

西安電子科技大學副校長、教授張進成介紹：“目前市面上最常見的射頻半導體芯片是第三代氮化鎵半導體芯片，而該類芯片散熱主要由芯片晶體的成核層決定。在我們科研突破之前，這類芯片晶體的成核層都是凹凸不平的，這樣崎嶇的表面不利于芯片散熱，甚至造成散熱時的熱量‘堵塞’。熱量散不出去，就會囤積在芯片內部，最終導致性能下降甚至器件燒毀。”

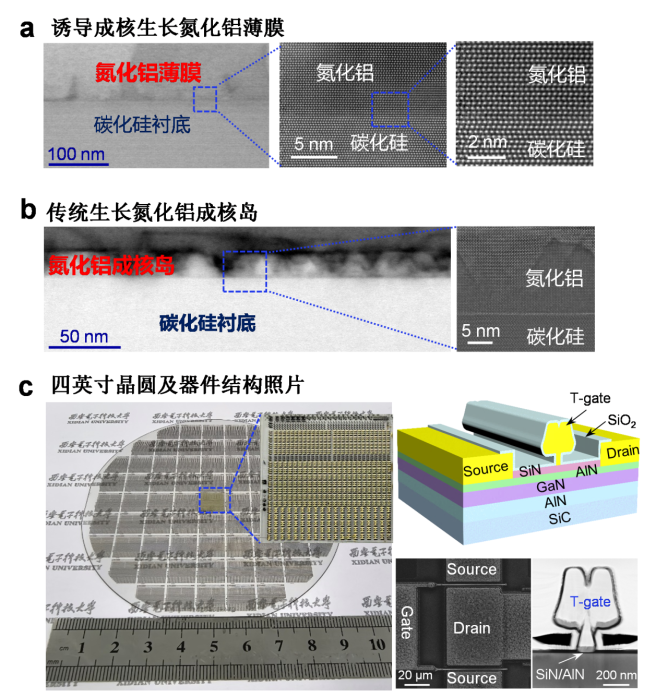

團隊的突破，在于從根本上改變了氮化鋁層的生長模式。此次團隊創新性地開發出“離子注入誘導成核”技術，將原來隨機、不均勻的生長過程，轉變?yōu)榫珳?zhǔn)、可控的均勻生長。這項工藝使氮化鋁層從粗糙的“多晶島狀”結構，轉變?yōu)樵优帕懈叨纫?guī)整的“單晶薄膜”。

平整的單晶薄膜大大減少了界面缺陷，熱可快速通過緩沖/成核層導出。實驗數據顯示，新結構的界面熱阻僅為傳統“島狀”結構的三分之一。這項看似基礎的材料工藝革新，恰恰解決了從第三代到第四代半導體都面臨的共性散熱難題，為后續的性能爆發奠定了最關鍵的基礎。

基于這項創新的氮化鋁薄膜技術，研究團隊制備出的氮化鎵微波功率器件，在X波段和Ka波段分別實現了42 W/mm和20 W/mm的輸出功率密度。這一數據將國際同類器件的性能紀錄提升了30%到40%，是近二十年來該領域最大的一次突破。

團隊成員、西安電子科技大學微電子學院教授周弘稱，這意味著將其使用在探測裝備上，探測距離可以顯著增加；將其使用在通信基站時，則能實現更遠的信號覆蓋和更低的能耗。對于普通民眾，未來給手機用上這類芯片后，在偏遠地區的信號接收能力會更強，續航時間也可能更長。

周弘還透露，團隊正在研究將金剛石這類散熱性能更強的材料用于半導體上。假如成功攻關，半導體器件的功率處理能力有望再提升一個數量級，達到現在的十倍甚至更多。
