GaN（氮化鎵）作為第三代半導體核心材料，憑借高耐壓、高開關速度、易集成等突出優勢，已成為消費電子、新能源、工業電源等領域功率器件的主流選擇。當前，傳統橫向 GaN 功率器件長期面臨一個核心瓶頸：擊穿電壓（BV）與柵漏間距（L_GD）、比導通電阻（R_on,sp）的固有trade-off——要提升耐壓就需增大芯片面積，進而推高成本；而場板等輔助技術效果有限，還會引入額外寄生電容，制約了其在更高電壓、更高功率場景的突破。

針對于此問題，中國科學院微電子研究所GaN基功率電子器件研發團隊聯合西南交通大學、北京大學、中科院蘇州納米所、西交利物浦大學等單位，首次提出Sky-FET創新器件結構，利用選區外延方法實現耐壓從橫向二維向橫縱三維的延展，突破傳統橫向AlGaN/GaN異質結功率器件耐壓-面積這一行業桎梏，為下一代高性能橫向GaN 功率器件的發展提出了新型解決方案。

Sky-FET的關鍵突破在于融合垂直與橫向?qū)系赖慕Y(jié)構革新-基于自主超薄勢壘AlGaN(<6 nm)/GaN增強型技術平臺，通過選區外延工藝，在器件漏區引入一層額外的再生長n-GaN層，將漏極歐姆接觸直接制備于該再生長層頂部，形成 “橫向溝道+垂直溝道” 的折疊式漂移區設計，再生長垂直溝道類似于飛機尾部向天空延伸的展翼，故名Sky-FET。其中超薄勢壘結構不僅有助于在大尺寸Si襯底AlGaN/GaN上實現AlGaN免刻蝕的高均勻增強型工藝，而且良好地解決了電子在橫向AlGaN/GaN溝道與縱向再生長n-GaN層間的無障礙“隧穿”導通。與傳統 GaN基MIS-HEMT相比，這一結構創新突破了擊穿電壓與柵漏間距的固有約束，無需依賴增大芯片面積即可提升耐壓；再生長 n-GaN 層有效重塑橫向電場分布，大幅抑制柵極邊緣的電場峰值，從根源上提升器件耐壓能力，更值得關注的是，Sky-FET 巧妙避開了 CAVET 等垂直器件面臨的 p-GaN 摻雜困難、Mg 擴散等工藝痛點，采用成熟的選擇性區域外延技術，兼顧了性能提升與工藝可行性，為規?；a(chǎn)奠定了基礎。

所制備的Sky-FET 器件在柵漏間距（L_GD）僅為 4.5 μm 的條件下，擊穿電壓（定義為漏極電流 10 μA/mm 時）達到 761 V，較MIS-HEMT器件的 518 V 提升 47%，成功突破了橫向 GaN 器件的傳統耐壓限制，TCAD 仿真結果顯示，再生長層有效重塑了電場分布，使器件電場峰值從 2.90 MV/cm 降至 1.98 MV/cm，橫向電場分布更趨均勻；同時，該器件保持了良好的開關特性，基于超薄勢壘增強型技術，閾值電壓為+ 0.5 V，開關比高達 10?，盡管 3 μm 再生長 n-GaN 層會引入少量額外溝道電阻，導致比導通電阻（R_on,sp）從 1.12 mΩ?cm² 增至 1.80 mΩ?cm²，但綜合來看其 “耐壓 - 面積” 性價比仍優于傳統結構，且在未進行場板優化的情況下，其 BV/L_GD 比值達到 1.69 MV/cm；工藝層面，Sky-FET 基于成熟的 AlGaN/GaN 異質結構與選區外延技術，無需顛覆性工藝革新，與現有Si襯底上AlGaN/GaN功率器件工藝兼容性良好，在滿足相同耐壓需求時，能夠有效減少芯片面積占用，有助于控制器件制造成本，緩解了傳統高耐壓器件 “以面積換性能” 的行業困境。

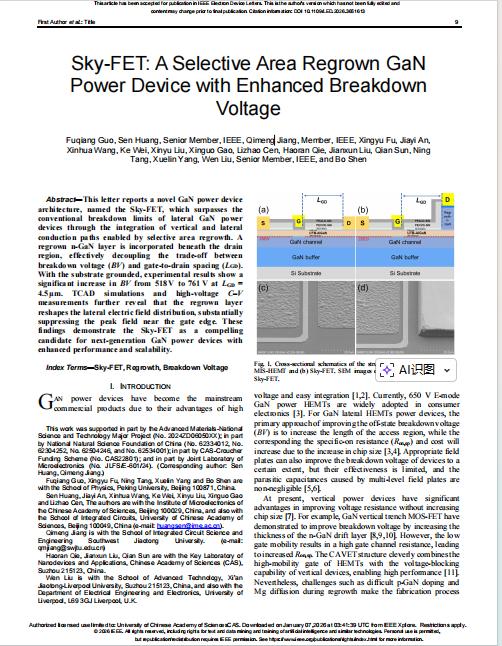

相關成果以《Sky-FET: A Selective Area Regrown GaN Power Device with Enhanced Breakdown Voltage》為題發表在《IEEE Electron Device Letters》上(DOI: 10.1109/LED.2026.3651613)。北京大學郭富強博士為論文第一作者，黃森研究員、蔣其夢教授為通訊作者。研究工作得到了國家自然科學基金重點項目、國家先進材料重大科技專項、中國科學院-香港裘搓基金等項目支持。

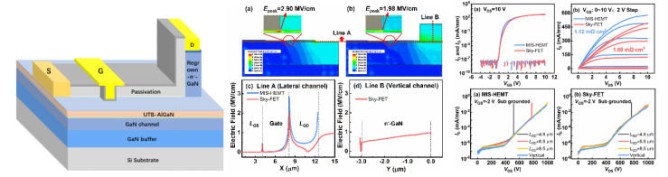

圖：基于Si襯底上超薄勢壘AlGaN(<6 nm)/GaN增強型技術平臺的Sky-FET器件結構，電場分布及直流擊穿特性，對比器件是超薄勢壘增強型MIS-HEMT器件。
