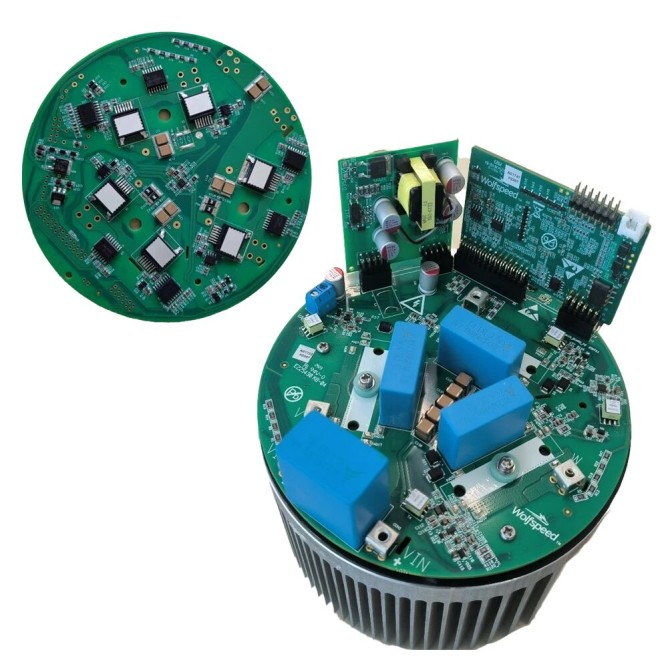

本參考設計展示了如何使用碳化硅 (SiC) MOSFET 來優化電動汽車輔助電機、暖通空調 (HVAC) 及其他類似應用中的電機驅動性能。該設計采用了 Wolfspeed 頂部散熱 (TSC) U2 封裝，顯著提高了系統級功率密度和效率，同時改善了熱管理并增加了電路板布局的靈活性。碳化硅更高的導熱性和在更高開關頻率下更低的損耗，使得系統尺寸和冷卻要求得以減小，壓縮機運行更快，噪聲、振動與聲振粗糙度 (NVH) 更低。

寬輸入直流母線電壓范圍

無傳感器磁場定向閉環控制 (FOC)

規格

輸入電壓：550 - 850 VDC

開關頻率：10 - 32 kHz

最大 RMS 輸出電壓：420 V 線電壓 (VL-L)

輸出功率：13 kW

短路保護

用于靜態測試的開環模式

用于永磁同步電機 (PMSM) 的無傳感器磁場定向控制 (FOC)

CAN 接口至基于 PC 的用戶界面

應用

電動汽車輔助電機

暖通空調 (HVAC)

工業電機驅動

包含內容

設計文件包括：

主功率板

控制板

輔助電源板

需單獨申請

固件和圖形用戶界面 (GUI)

產品兼容

E3M0075120U2

（來源：Wolfspeed）
