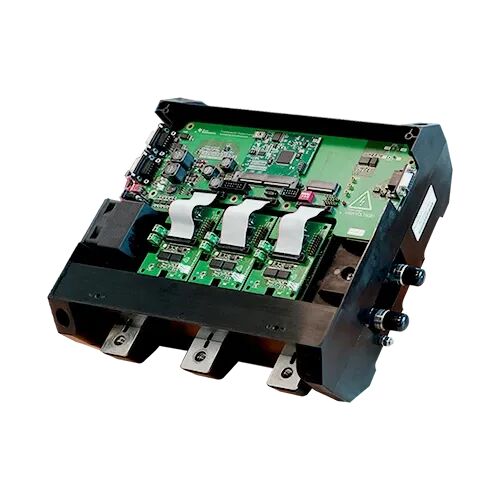

TIDM-02014是一款由德州儀器(Texas Instruments)與Wolfspeed聯合開發的 800 V、300 kW基于碳化硅 (SiC)的牽引逆變器系統參考設計。以此參考設計為基礎，助力開發工程師快速開發高性能、高效率牽引逆變器系統產品并推向市場。該參考設計的特點包括車規級碳化硅 (SiC)XM3模塊、高性能隔離柵極驅動器（支持實時可調柵極驅動強度）、集成變壓器的隔離偏置電源，以及德州儀器的實時性能微控制器 (MCU)，可在電機轉速超過 20,000 RPM 的條件下實現精準的牽引電機控制，同時滿足功能安全要求。

本設計亮點：

專為汽車牽引應用優化的控制與功能

針對 Wolfspeed 全碳化硅 (SiC)、低回路電感的 XM3 功率模塊進行優化設計

完整系統架構，涵蓋：功率模塊、冷卻系統、母線、柵極驅動器、電壓/電流傳感器、旋變接口及控制器

高頻率；超快速開關操作，超低損耗；低寄生電感母線

關鍵規格：

標稱 800 VDC 母線電壓（最高 900 V）

360 ARMS 輸出

最高 60 kHz 開關頻率

300 µF 直流鏈路電容

液冷散熱板

CAN 接口

（來源：Wolfspeed）
