近日，深圳平湖實驗室分析檢測中心“基于 4D-STEM 技術解決微觀尺度下局域電性表征”的技術，攻克了第三代半導體材料原子尺度電學性能表征核心技術瓶頸，形成多項“人無我有”的關鍵突破。相關成果已在Nanoscale期刊發表，且具備對外技術服務能力，為 GaN 基器件異質結優化、二維電子氣調控及器件失效分析提供關鍵技術支撐，填補了國內該領域高端檢測服務空白。

GaN 作為第三代半導體核心材料，其微觀尺度下的電場分布、電勢變化及二維電子氣濃度直接決定器件開關速度、耐壓性能與可靠性。傳統表征技術中，C-V, Hall等電學或光譜測量方法僅能得到近微觀或統計性結果，難以實現亞納米級的電場或2DEG表征。4D-STEM 技術憑借其亞埃級空間分辨率與多維信息采集能力，成為解決微觀局域電性表征難題的核心手段，但行業內除設備廠家外，具備自主數據處理能力及對外測試服務資質的機構極少。

深圳平湖實驗室分析檢測中心基于 4D-STEM 技術開展系統性研究，包括建立數據處理體系；完善微觀電磁場表征能力；實現了原子級GaN界面極化電場表征；完成GaN基體系2DEG的可視化與量化等。研究成果可為GaN外延工藝的優化迭代及電場表征提供重要技術支撐與數據反饋，且搭配TEM原位功能可實現不同偏壓下的器件電場表征。

1. 建立 4D-STEM 數據基礎處理體系：突破物理探頭限制，實現單一數據集中 k 空間任意范圍、任意位置的衍射信號成像，大幅拓展表征靈活性與信息獲取維度；

2. 完善微觀電磁場表征能力: 通過自主算法開發實現電場、電勢、電荷密度的精準表征，提升數據處理效率與定制化適配能力，搭配 TEM 原位加電系統，可完成不同偏壓下器件結構的電場分布測試，實現與仿真結果的相互驗證；

3. 實現原子級 GaN 界面極化電場表征：通過算法精準分離原子內勢，僅保留界面極化電場強度信號，達成亞埃級極化電場可視化 mapping；

4. 完成 GaN 基體系二維電子氣可視化與量化：通過對極化電場的微分計算，實現二維電子氣濃度的量化表征，為器件工藝優化提供直接數據指導。

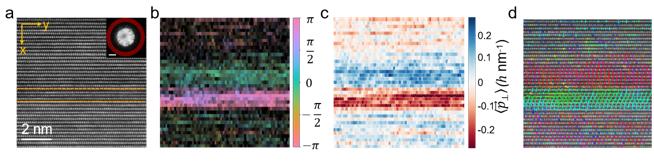

異質結界面的重構ADF圖像、CoM偏移及界面極化電場矢量分布示意圖

該技術不僅使深圳平湖實驗室成為國內極少數用于4D-STEM對外服務及數據處理能力的分析檢測機構，更以自主創新的差異化技術優勢進一步提高了分析檢測原子級表征的高端服務能力，為我國半導體材料工藝升級、器件性能突破及產業鏈自主可控提供關鍵技術保障。
