近日，深圳平湖實驗室在低壓（15V-40V）氮化鎵（GaN）功率器件領域取得突破性進展，成功研制出高性能低壓 GaN E-HEMT（增強型高電子遷移率晶體管）器件，關鍵性能達到國際先進水平，為高效、高功率密度計算芯片供電提供全新解決方案。

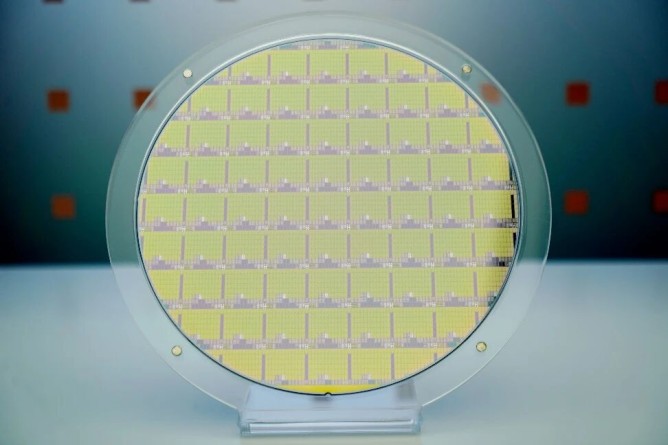

圖1. 8英寸低壓（15V-40V）GaN-on-Si E-HEMT晶圓照片

當前，隨著人工智能的快速發展，計算芯片對供電系統在效率與功率密度方面提出了更高要求。傳統硅基功率器件在性能提升上已逐漸接近物理極限，而作為寬禁帶半導體代表之一的GaN器件，憑借其高電子遷移率、高速開關等特性，被視為下一代高效功率轉換的核心。然而，在低壓應用場景中，GaN器件的成本與性能優勢尚未完全顯現，成為制約其大規模應用的關鍵瓶頸。

面對這一挑戰，深圳平湖實驗室低壓氮化鎵研發團隊依托實驗室先進的8英寸硅基GaN科研中試平臺，采用p-GaN增強型技術路徑，先后攻克了一系列長期制約產業化的關鍵技術難題：

1） 高遷移率外延技術：引入AlN插入層并優化外延結構，實現二維電子氣（2DEG）遷移率超2000 cm²/V·s；

2） 歐姆區二次外延技術：采用歐姆區二次外延N++GaN工藝，實現歐姆接觸電阻(Rc)降低至 0.1Ω·mm；

3） 小尺寸線條制備技術：成功實現0.3μm柵線條與0.4μm歐姆開口線條制備；

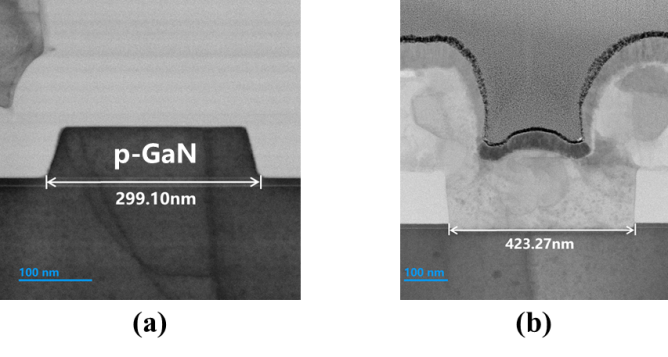

圖2. 小尺寸線條制備p-GaN 柵；（b）歐姆接觸；

基于上述核心技術突破，團隊成功研制出高性能15V-40V GaN E-HEMT器件。其中代表性的25V 器件性能如圖3所示，該器件閾值電壓大于1V，漏極擊穿電壓超60V，比導通電阻低于4mΩ·mm2，優值 FOM（Ron × Qg）小于10mΩ·nC，關鍵參數達到國際先進水平，大幅突破傳統硅基技術的性能極限。

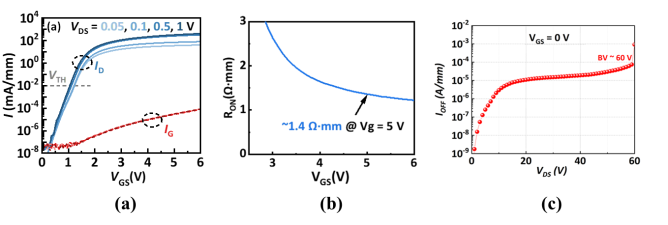

圖3. 25V GaN E-HEMT器件電性轉移；(b)導通電阻；(c)漏極擊穿

此項成果不僅證實了 p-GaN 增強型技術路線在高性能 15V-40V 低壓 GaN 器件領域的可實現性與競爭力，也為下一代計算芯片供電提供了基于 GaN 的高效、高功率密度解決方案，有望重塑 AI 算力供電的技術與市場格局，推動整個產業向更高效、更節能的方向加速發展。

 目前，基于該成果開發的晶圓級封裝（WLCSP）器件已進入工程流片階段，預計25V 與15V電壓等級WLCSP樣品將分別于2026年第一季度和第二季度對外發布，這也意味著該技術向產業化應用邁出了重要一步。

（來源：深圳平湖實驗室）
