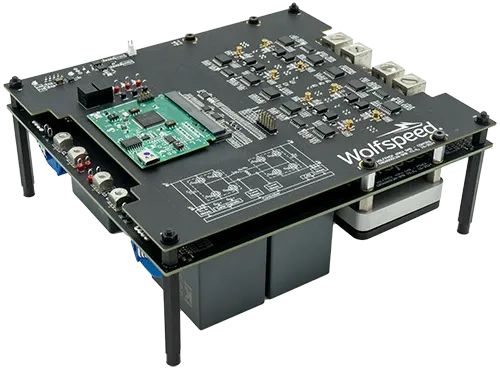

這款 60 kW 雙有源橋 (DAB) 隔離式 DC/DC 轉換器參考設計展示了 Wolfspeed 創新型第四代 (Gen 4) 無基板碳化硅 (SiC) 功率模塊如何為可再生能源、儲能系統和大功率快速充電應用量身定制。該 60 kW 雙有源橋 (DAB) 拓撲僅采用兩個全橋 GM4 功率模塊安裝于單一冷板上，充分利用無基板功率模塊的隔離襯底特性，進一步提升了功率密度。

碳化硅 (SiC) 技術支持的 100 kHz 高頻率開關不僅縮小了隔離變壓器的體積，還拓寬了輸出電壓/功率范圍，同時實現了原邊和副邊橋臂的零電壓開關 (ZVS) 操作。此外，通過合理設計，僅需高頻變壓器的漏電感即可實現充足的能量傳輸，無需額外笨重的磁性元件。雙有源橋 (DAB) 拓撲固有的雙向能力和易于并聯的特性，使其成為可擴展至更高功率的模塊化構建單元。Wolfspeed 第四代 (Gen 4) 無基板碳化硅 (SiC) 功率模塊的運用簡化了系統設計，同時提升了效率、耐用性、可靠性和可擴展性。

設計優勢

• 峰值效率達 99.2%

• 在 20 kW 以上工作范圍內效率 >98.8%

• 包含變壓器在內的功率密度達 10.5 kW/L

• 隔離拓撲保障安全性

• 寬輸出電壓范圍內實現零電壓開通

• 利用隔離變壓器的漏電感（無需獨立大體積電感）

• 模塊化設計可通過并聯實現更高功率等級

• 固有的雙向能量傳輸能力

應用

• 儲能系統

• 可再生能源

• 電動汽車快速充電

包含

• 原理圖

• PCB 布局

• 物料清單（BOM）

產品兼容

• CBB011M12GM4T

  （來源： Wolfspeed）
