MicroLED憑借無機自發光特性，在亮度、壽命、柔性顯示等方面優勢顯著，正逐步成為高端顯示領域的重要方向，尤其在AR眼鏡、車載顯示、超高清電視等場景中潛力突出。有數據顯示，2024年全球AR微顯示屏市場規模達18億美元，預計2030年將突破120億美元，年復合增長率超35%。

近日，第十一屆國際第三代半導體論壇&第二十二屆中國國際半導體照明論壇（IFWS&SSLCHINA 2025）在廈門召開。

期間，蘇州漢驊半導體有限公司孫正霖在“2025海上絲綢之路國際產學研用合作會議光電技術與未來顯示分會暨M(jìn)ini/Micro-led技術應用大會”上帶來了《3DIC 異質集成：超越摩爾極限，開啟AI+AR的核心密碼》的主題報告，分享了3DIC 異質集成、漢驊MicroLED制程、“超越摩爾 GaN Plus” 先進半導體平臺等內容。

AR設備發展面臨性能與形態的“不可能三角”，導致“性能-形態-體驗”難以平衡。隨著集成技術突破，AR設備將逐步解決“重、熱、續航短”等問題，未來在工業遠程協作、醫療輔助診斷、消費級娛樂等場景的應用潛力將進一步釋放，成為“突破現實”的關鍵交互載體。3D封裝通過“垂直空間利用”突破2D平面集成的物理限制，解決傳統封裝中“性能-功耗-形態”的矛盾，是芯片小型化、高性能化的核心技術路徑，廣泛應用于AI芯片、移動設備、存儲器等領域，推動集成電路向更高維度集成發展。

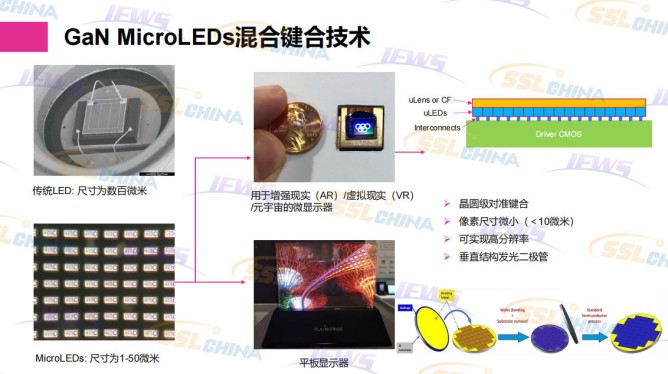

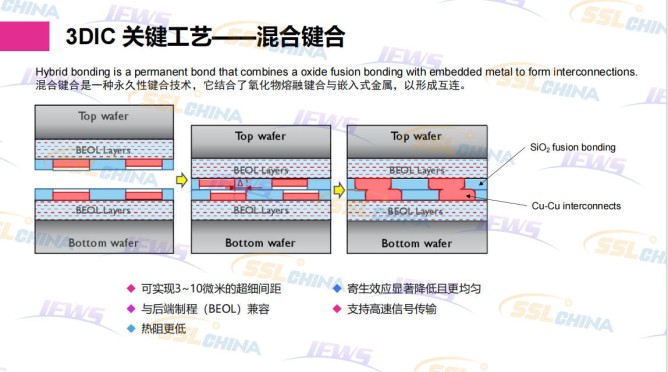

3D IC混合鍵合工藝的核心優勢包括可實現3~10微米的超細間距，降低寄生效應并提升均勻性；與后端制程（BEOL）兼容，支持高速信號傳輸；熱阻更低，有助于提升芯片散熱效率。該工藝通過金屬-金屬直接鍵合，避免傳統焊錫凸點的工藝限制（如小尺寸焊錫凸點易疲勞、缺陷率高等），為3D IC的高密度集成、低延遲互連提供了關鍵技術支撐。GaN MicroLEDs混合鍵合技術通過晶圓級對準鍵合實現微米級尺寸MicroLED（1-50微米）與驅動CMOS的高密度集成，相比傳統LED（數百微米），可實現像素尺寸＜10微米，支持垂直結構發光二極管，適用于增強現實（AR）、虛擬現實（VR）及元宇宙微型顯示等場景，推動顯示器件向小型化、高分辨率方向發展。

漢驊半導體在MicroLED技術領域持續突破，2022年推出全球最小金屬鍵合線單色綠光MicroLED Demo，像素密度突破1000PPI，解決小尺寸MicroLED的電極擴展與發光均勻性難題；2023年發布最小綠光微顯示屏Demo，實現全球最小金屬鍵合線（2μm）單色綠光MicroLED集成；2024年完成MicroLED GaN紅光微顯示屏產線全面升級至8英寸制程，并同年11月發布基于hybrid bonding路線的8英寸硅基GaN MicroLED紅光微顯示屏，實現紅光波段高效外延與異構集成，填補國內該領域技術空白。

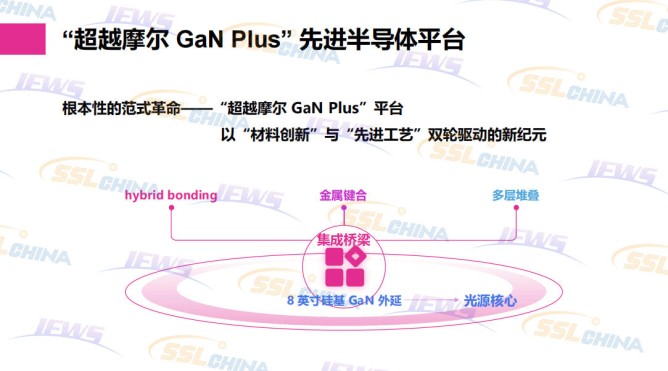

報告顯示，“超越摩爾 GaN Plus”先進半導體平臺以“材料創新”與“先進工藝”雙輪驅動，構建半導體技術新紀元。其核心架構圍繞“集成橋梁”與“光源核心”展開，通過hybrid bonding（混合鍵合）、金屬鍵合、多層堆疊等先進工藝，結合8英寸硅基GaN外延技術，實現半導體器件的高效集成與性能突破。該平臺聚焦材料與工藝協同創新，為MicroLED、功率器件等前沿領域提供底層技術支撐，推動半導體產業向更高集成度、更低功耗方向發展。

平臺以“共同定義未來”為理念，聯合行業領袖構建戰略伙伴關系，推動技術與產業深度融合。應用生態覆蓋消費電子（輕便元宇宙入口設備）、工業制造（遠程專家指導、精密裝配）、醫療健康（手術導航、醫學影像實時疊加）、教育培訓（沉浸式互動教學）等領域，重塑行業無限可能。

未來‌將深化AR微顯示解決方案，并拓展至車載激光雷達領域。推進12英寸工藝平臺研發，將集成密度與性能提升一個數量級。將“GaN + 3DIC”平臺拓展至生物傳感、量子計算芯片等更前沿的領域。
