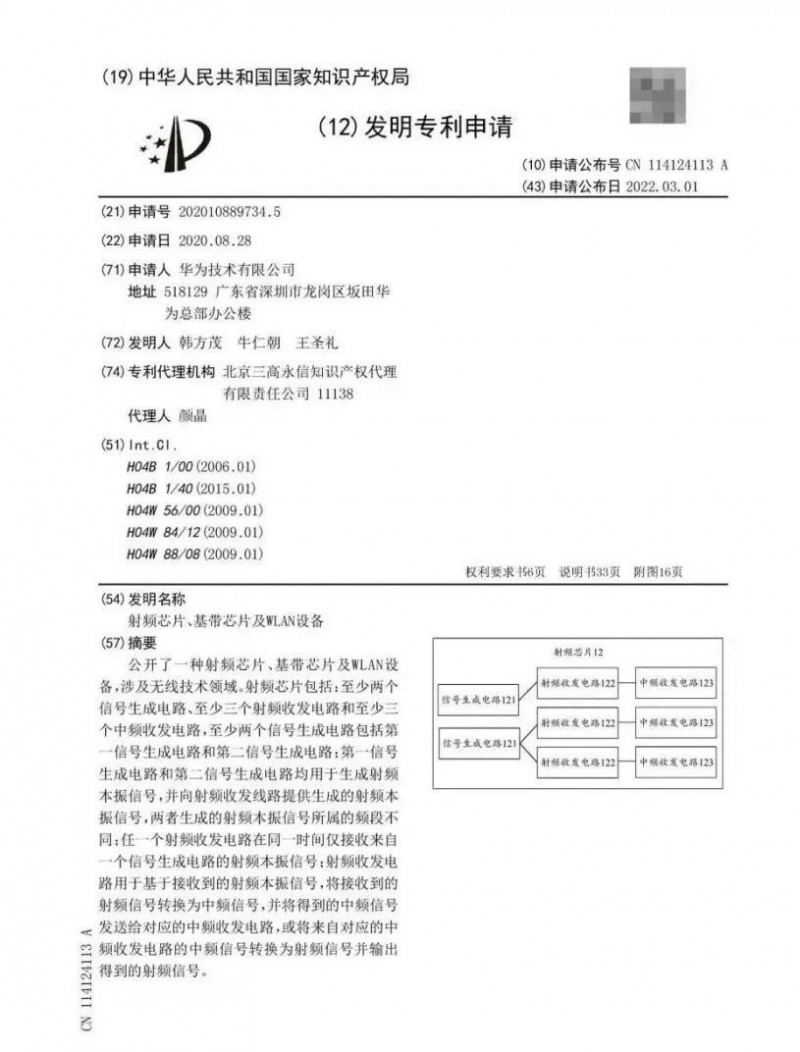

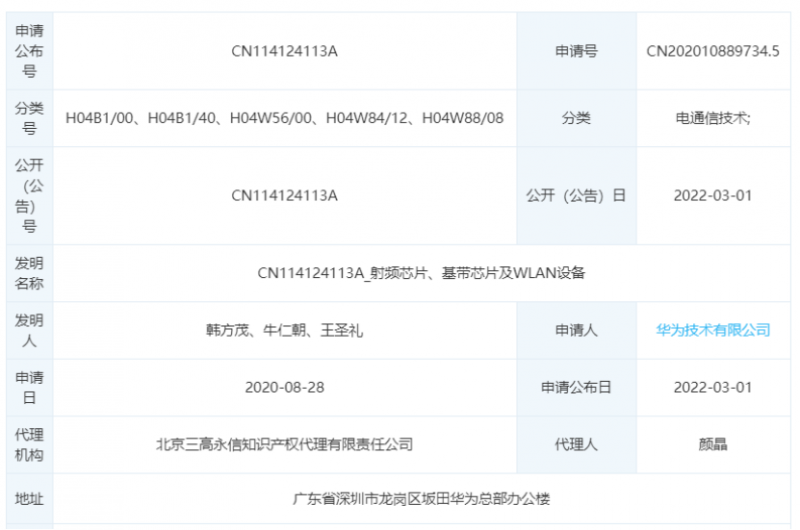

近日，華為技術有限公司公開了“射頻芯片、基帶芯片及 WLAN 設備”專利，公開號為CN114124113A。





華為在專利文件中指出，隨著無線技術的發展，無線局域網(wireless local area network，WLAN)設備已能夠支持多個頻段。一般地，支持多個頻段的WLAN設備包括：多個天線、多個射頻芯片和一個基帶芯片等。其中，基帶芯片分別與多個射頻芯片連接，多個射頻芯片通過射頻走線分別與多個天線連接。但是，目前WLAN設備的射頻走線損耗較大，導致WLAN設備的性能受到影響。



為了解決WLAN設備的射頻走線損耗較大，導致WLAN設備的性能受到影響的問題，華為申請了“射頻芯片、基帶芯片及WLAN設備”專利。





該專利涉及無線技術領域。專利摘要顯示，射頻芯片包括：



至少兩個信號生成電路、至少三個射頻收發電路和至少三個中頻收發電路，至少兩個信號生成電路包括第一信號生成電路和第二信號生成電路;



第一信號生成電路和第二信號生成電路均用于生成射頻本振信號，并向射頻收發線路提供生成的射頻本振信號，兩者生成的射頻本振信號所屬的頻段不同;



任一個射頻收發電路在同一時間僅接收來自一個信號生成電路的射頻本振信號;



射頻收發電路用于基于接收到的射頻本振信號，將接收到的射頻信號轉換為中頻信號，并將得到的中頻信號發送給對應的中頻收發電路，或?qū)?lái)自對應的中頻收發電路的中頻信號轉換為射頻信號并輸出得到的射頻信號。



在此之前，由于5G射頻前端中的高性能濾波器、高集成度射頻前端模組等產品，還需要國外廠商提供，華為5G芯片只能當作4G使用。余承東稱2023年華為手機將突破5G網絡的封鎖。



華為公布的射頻芯片專利也使得我們看到了國產射頻的希望。目前中國射頻前端芯片領域聚集了不少玩家。如在PA等有源器件部分，包括昂瑞微、唯捷創芯、卓勝微、慧智微、飛驤、銳石創新等共20余家。
