2024年新年伊始，蘇州高視半導體納米級圖形晶圓缺陷檢測量產設備，2D&3D檢測，出口馬來西亞頭部客戶。高視半導體一直致力于半導體晶圓檢測設備的開發與制造，多年來得到了眾多國內外客戶的認可。

高視半導體一直秉承著為半導體設備國產化一直努力，推動國內視覺領域的發展。不斷修煉內功，攻克一個個技術難點，在國內已實現批量設備交付客戶。同時瞄準國際市場，沖破國門，在國際舞臺展示國內視覺檢測技術。

高視科技（蘇州）股份有限公司成立于2015年，是基于AI的工業視覺整體解決方案提供商，公司布局三大業務板塊，半導體行業檢測、屏幕行業檢測、新能源行業檢測。擁有一支行業資深的專業研發團隊，研發人員占比超過80%，年均科研投入占比達20%以上。近年來，以晶圓芯片為代表的半導體產業上升為國家戰略性新興產業。旗下蘇州高視半導體技術有限公司，是以機器視覺，人工智能為技術核心，聚焦在半導體晶圓前道與后道制程中的光學檢測環節，為行業提供檢測設備和解決方案的高科技現代化公司。產品涵蓋了半導體晶圓制程的各個環節和技術節點，包括無圖形晶圓檢測、圖形晶圓檢量測、2D&3D關鍵尺寸量測、缺陷精確分類（ADC）和工藝過程及質量管理系統（GOINFO），為半導體晶圓制程提供數據分析及工藝指導。

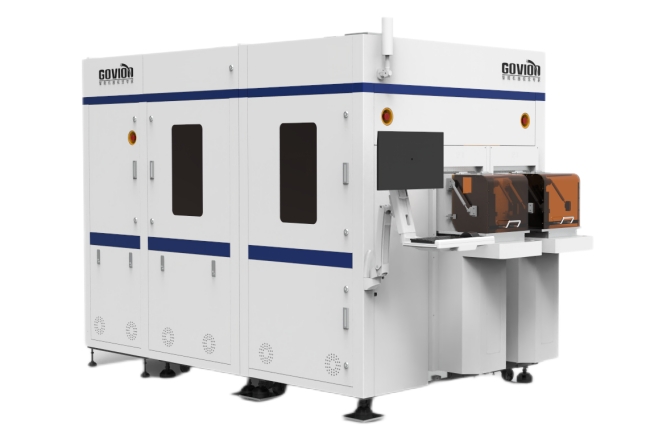

此次實現出口馬來西亞頭部先進封裝客戶的設備是高視半導體標準化的2D&3D AOI 檢測設備——Explorer F系列設備。該設備采用全自動上下料平臺與手臂傳送機構，支持SecsGem & E84通訊協議，能夠?qū)崿F(xiàn)產線OHT全自動化生產。應用于晶圓外觀缺陷檢測 & 3D bump量測、關鍵尺寸CD量測、同時可選配晶圓背面檢測（Wafer Backside ）及邊緣檢測（Wafer Edge Inspection）。應用場景定位于6/8/12寸先進封裝IQC、ADI、AEI、OQA等制程量檢測，兼容FOUP、SMIF、CASSET料盒上料方式。

（來源：高視半導體）
