當前，芯片性能提升路徑已趨近天花板，先進封裝是提升芯片性能的的有效手段，應用需求升級、技術替代壓力、政策與資本協同，共同推動先進封裝技術進入爆發期。未來，隨著 AI 算力需求持續爆發、制程成本進一步攀升、全球供應鏈重構加速，先進封裝將成為半導體產業競爭的戰略制高點，而中國企業在政策支持和市場需求雙重紅利下，有望實現技術追趕與生態引領的雙重突破。

‌近日，年度國際第三代半導體行業盛會——第十一屆國際第三代半導體論壇&第二十二屆中國國際半導體照明論壇（IFWS&SSLCHINA 2025）在廈門隆重召開，本屆論壇由第三代半導體產業技術創新戰略聯盟（CASA）、中關村半導體照明工程研發及產業聯盟（CSA）、廈門大學（XMU）共同主辦，惠新（廈門）科技創新研究院、北京麥肯橋新材料生產力促進中心有限公司承辦。論壇以“鏈通全球·芯動未來”為主題，匯聚全球頂級精英，技術與產業并舉，全面覆蓋半導體照明和第三代半導體及相關領域的前沿熱點、技術應用與產業趨勢。

期間，邁為技術（珠海）有限公司副總經理兼CTO陳萬群受邀參會，并在“異質異構集成技術及應用峰會”上帶來了《混合鍵合關鍵裝備及核心技術突破》的主題報告，分享了相關研究最新進展及成果，涉及邁為先進封裝解決方案，以及核心技術突破等內容。

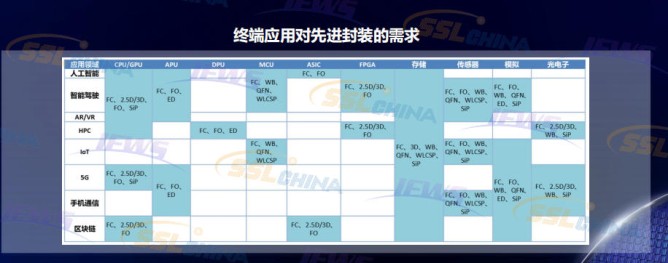

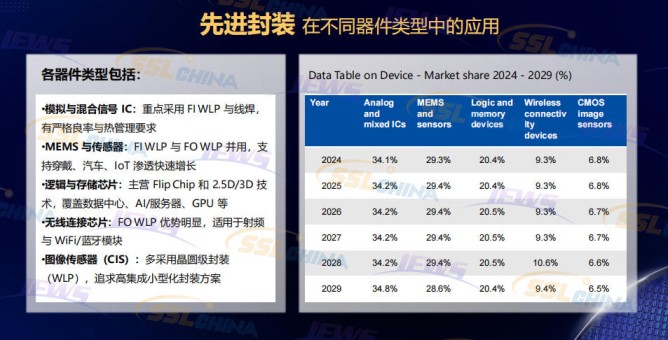

全球視角來看，先進封裝聚焦與地緣競賽交織，中國以千億級資金錨定 Chiplet 國產替代與存儲封裝突破，美歐聚焦新型基板和本土生態閉環，日韓依托存儲優勢強化 HBM 整合，地緣安全需求與技術路線分化共同推動供應鏈自主化競賽。AI（算力需求指數級增長）、5G（高吞吐量、低延遲）、HPC（高性能計算）推動芯片尺寸擴展、焊盤間距微縮（μm 級）及功耗攀升，倒逼封裝技術突破摩爾定律物理限制。先進封裝市場的需求預計將持續增長。預計到2028年，先進封裝市場將達到約786億美元。傳統封裝市場將以5.4%的CAGR增長，先進封裝市場CAGR約為9%，而整個封裝市場CAGR將至7.3%。高端消費電子、人工智能、數據中心等快速發展的應用領域大量依賴先進封裝，故先進封裝的成長性要顯著好于傳統封裝，其占封測市場的比重預計將持續提高。

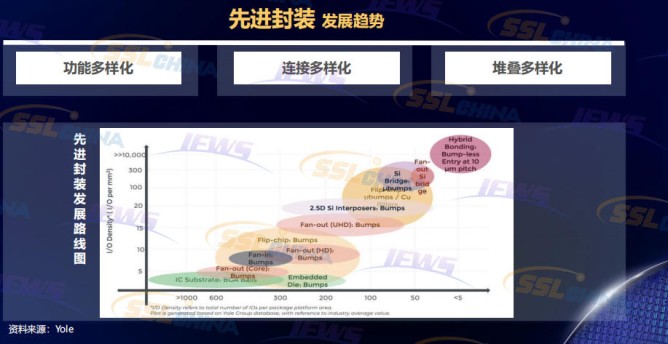

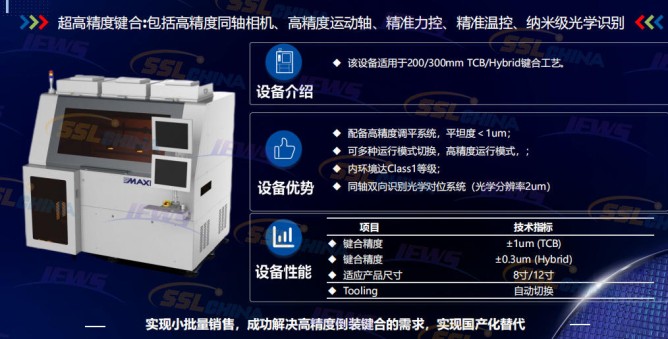

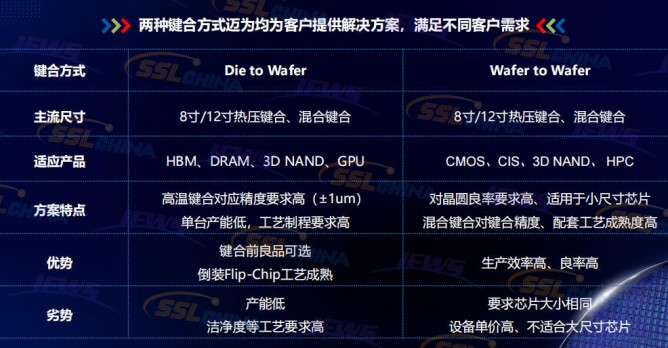

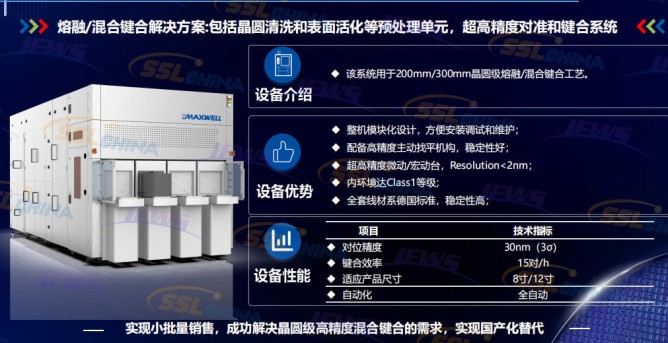

報告指出，當前先進封裝呈現出功能多樣化、連接多樣化、堆疊多樣化的發展趨勢。邁為先進封裝解決方案中，有不同的鍵合方式均為客戶提供解決方案，滿足不同客戶需求。其熔融/混合鍵合解決方案包括晶圓清洗和表面活化等預處理單元，超高精度對準和鍵合系統。超高精度鍵合包括高精度同軸相機、高精度運動軸、精準力控、精準溫控、納米級光學識別。此外還有兩研拋一體機、激光劃片機、Plasma刻蝕機等。

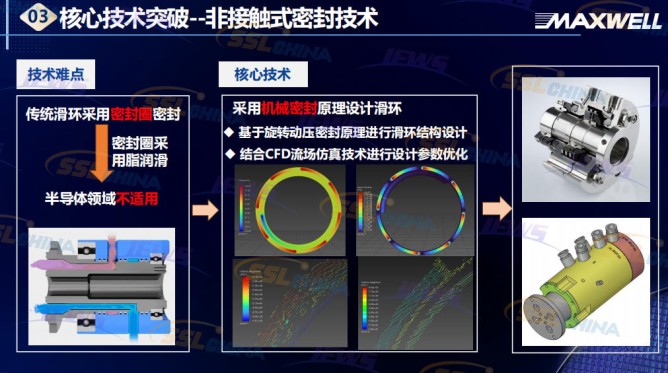

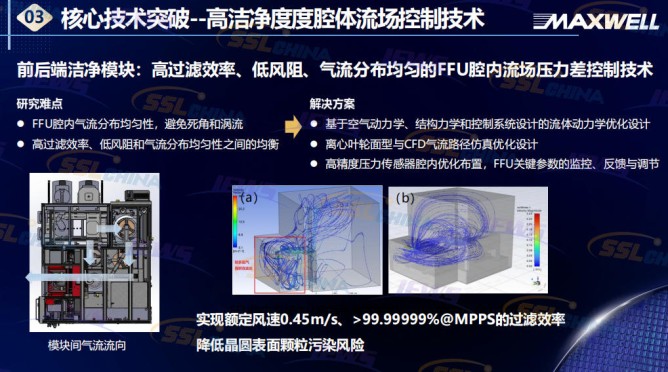

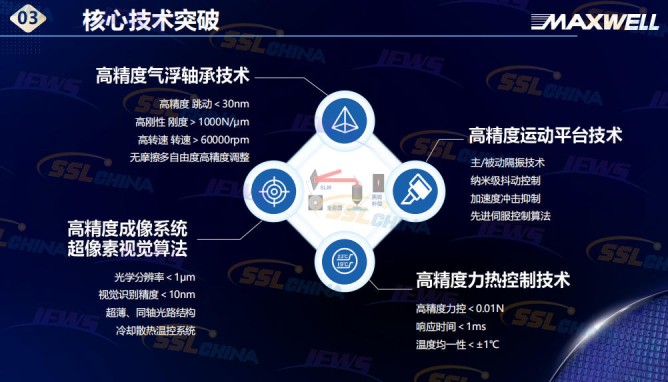

目前，先進封裝面臨著表面光滑度、表面清潔度、鍵合對準精度、鍵合熱力控制、鍵合效率和良率等量產難點。報告分享了邁為技術多項核心技術突破，包括空氣軸承技術，非接觸式密封技術，同軸成像光學設計及超分辨率算法，激光倍頻、整形及相差補償技術，多自由度高精度運控控制技術，高潔凈度度腔體流場控制技術，多物理場仿真技術等。其中，激光倍頻、整形及相差補償技術實現針對不同切深進行球差校正，校正精度<1 µm，實現能量可控的水平/垂直分光以及多重相位疊加。多自由度高精度運控控制技術，開展“機構-驅動-傳感” 一體化設計，研發高精度 XYθ+ZTT 多自由度平臺；形成多層級基板操作的時空協同控制理論；研究變加速度下振動衰減規律及快速抑制方法。

論壇期間，因卓越的產品和服務榮膺由兩大論壇聯合頒發的“封裝設備年度推薦品牌”獎，彰顯了公司在封裝設備領域的競爭優勢。
