近日，晶盛機電在碳化硅（SiC）核心裝備領域取得重大突破，12英寸單片式碳化硅外延生長設備順利交付全球頭部SiC外延晶片生產商瀚天天成。這一重大技術突破將有力推動碳化硅產業鏈向更大尺寸、更高效率、更低成本方向演進，為我國在全球?qū)捊麕О雽w領域的自主可控與產業升級注入強勁動力。

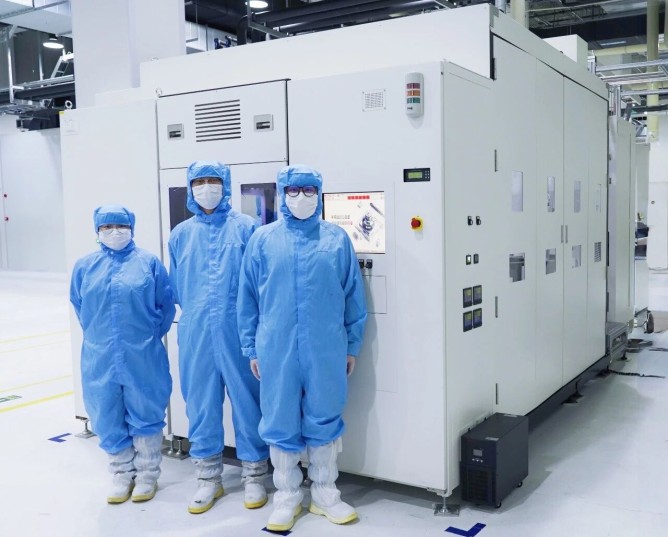

    ■ 12英寸單片式碳化硅外延生長設備團隊合影

    SiC作為第三代半導體的核心材料，在新能源汽車、5G通信設備、AI數據中心等高壓高溫應用場景中具有不可替代的優勢，而大尺寸外延設備及襯底的成熟制備正是降低成本并推動其大規模商業化應用的關鍵。從6英寸到8英寸再到如今12英寸SiC外延生長設備的成功研發，晶盛機電不僅完成了設備技術上的連續跨越，而且其子公司浙江晶瑞SuperSiC在6-12英寸碳化硅襯底技術上，也走在行業前列，成為我國在戰略性新興產業競爭中贏得市場先機的強大推動力。

    此次研發的12英寸單片式SiC外延設備可兼容8、12英寸SiC外延生產，其獨創的垂直分流進氣方案，實現了晶圓表面溫度高精度閉環控制、工藝氣體精確分區控制等技術，同時設備配備了自動化上/下料模塊及一鍵自動PM輔助功能，大幅提升顆?？刂颇芰途S護效率。

    目前，該設備已交付全球頭部SiC外延晶片生產商瀚天天成，其使用的12英寸襯底則由浙江晶瑞SuperSiC提供，全面實現了國產化協同。外延晶片產品在關鍵性能指標上表現優異：外延層厚度不均勻性控制在3%以內，摻雜不均勻性控制在8%以內，2mm×2mm芯片良率大于96%，已達到行業領先水平。

    未來，晶盛機電將繼續秉持“打造半導體材料裝備領先企業，發展綠色智能高科技制造產業”的使命，堅持創新驅動發展，以開放合作的態度，與產業鏈上下游伙伴協同創新，共同構建自主可控的第三代半導體產業生態體系，為實現高水平科技自立自強、建設制造強國貢獻堅實的產業力量。
