輸配電系統與各類靈敏用電設備的安全運行，離不開對長時間過載與瞬態短路故障的妥善防護。這些風險若未及時管控，輕則導致設備損壞，重則引發系統癱瘓。隨著電力系統電壓等級持續提升、電動汽車高壓化趨勢加劇，電路中可能出現的最大故障電流已達到前所未有的水平，對保護裝置的響應速度與耐受能力提出了更嚴苛的要求，超快速交流/直流斷路器由此成為關鍵需求。
在過去很長一段時間里，機械斷路器（EMB）始終是這類保護場景的主流選擇。但隨著用電場景對可靠性、響應速度的要求不斷升級，傳統機械斷路器的局限性逐漸凸顯，而固態斷路器（SSCB）憑借其獨特優勢，正逐步成為更受青睞的解決方案。
從應用場景來看，SSCB的適配范圍極為廣泛，在住宅、商業及工業領域的交流（AC）供電系統中，它能為日常用電設備提供精準保護；在高壓直流（HVDC）系統，尤其是電動汽車的高壓電池回路里，它又可作為可靠的隔離開關，在故障發生時迅速切斷電路，守護核心部件安全，成為連接多元用電場景的安全屏障。
固態斷路器為什么受歡迎
從最關鍵的故障保護效率來看，SSCB實現了微秒級響應的革命性突破。傳統EMB的分?jǐn)鄷r間通常需要數毫秒，而SSCB可將這一過程壓縮至不足微秒，能在故障電流尚未達到峰值時快速切斷電路，從源頭遏制過載、短路對設備的損害。更重要的是，SSCB采用全電子開關結構，無機械觸點動作，可實現完全無弧或微弧分?jǐn)?，徹底消除了EMB觸點斷開時可能產生的危險電弧閃光，大幅提升了保護過程的安全性與穩定性。
使用壽命與運維成本的優勢，進一步強化了SSCB的應用價值。EMB依賴機械觸點的物理動作實現通斷，觸點會隨使用次數增加而逐漸磨損，而SSCB無任何活動機械部件，在合理能量限制范圍內可實現多次通斷循環，不僅大幅延長了設備整體使用壽命，還減少了運維次數與成本，契合工業、新能源等領域?qū)υO(shè)備長周期穩定運行的需求。
SSCB支持有線或無線連接，可實現遠程監控與遠程重置，無需人工現場操作，提升了運維便捷性。同時，其電流額定值具備可編程、可動態調節的特性，能根據不同負載場景靈活調整保護參數，還可集成軟啟動、故障診斷等功能，為系統提供更精細化的能源管理與故障預警支持。
此外，SSCB適配全球新興標準，包括美國2022年5月發布的UL 4891標準與歐洲的 IEC 60947-10標準，能夠滿足不同地區、不同行業的合規要求，加速了在住宅、商業、工業交流系統及電動汽車高壓直流系統等場景的落地進程。
從結構到易用性的全方位適配
在SSCB市場份額不斷擴張的背景下，寬禁帶半導體開關相較于硅基器件更低的通態損耗與更高的運行效率，為SSCB性能升級提供了關鍵支撐。其中，安森美SiC JFET（結型場效應晶體管）憑借在工作性能、空間適配、可靠性及易用性上的全方位精準匹配，成為SSCB的核心器件選擇。
從結構上進行剖析，在VGS=0且漏源電壓VDS近乎為零時的無偏置狀態下，安森美的SiC JFET截面結構包含兩個PN結：漏極-柵極和柵極-源極。其中，漏極與源極之間存在高導電性溝道，使得電子可雙向自由流動，再結合晶圓減薄等先進工藝，達成了單位面積下極低的導通電阻（RDS (on)）。這種低損耗的特性，使SSCB在持續運行中能保持穩定工作狀態，配合SiC材料的耐高溫特性，能有效適應復雜場景下的溫度波動，為長期可靠運行提供保障。
空間緊湊性是SiC JFET適配SSCB小型化需求的另一優勢。安森美的SiC Combo JFET采用堆疊芯片設計，將SiC JFET與Si MOSFET集成于單一TOLL封裝內，在保留對JFET開關速度精準控制能力的同時，大幅縮減了PCB板占用空間。以20A、240VAC且需滿足1.2倍過載2小時要求的SSCB為例，僅需4顆安森美的SiC Combo JFET器件即可滿足設計需求，高集成度設計完美契合SSCB小型化、高密度布局的發展趨勢。此外，SiC JFET還可兼作溫度或電流傳感器，減少了額外傳感元件的使用，進一步簡化了產品的電路結構。
可靠性作為SSCB保護功能的核心要求，在安森美SiC JFET上得到充分體現。安森美SiC JFET因結構簡單因而避免了參數漂移或滯后現象，同時對柵極欠壓、過壓具有良好耐受性，能在高溫、大電流甚至短路、雪崩等極端場景下保持穩定。并且，其750V的電壓額定值不僅能覆蓋85-265VAC的通用輸入電壓范圍，還能應對電纜電感帶來的感應尖峰和宇宙輻射可能引發的失效風險，遠超400V額定值的安全水平。
在易用性設計上，安森美SiC JFET顯著降低了SSCB的開發與應用門檻。其支持標準柵極驅動器控制，配合簡單的電阻即可實現柵極電流限制，無需復雜的專用驅動電路。通過調整柵極電阻，可靈活控制開關電流和電壓的變化速度，還能通過脈沖方式限制電容組的浪涌電流。
應對多場景的SiC JFET產品線
安森美可提供SiC JFET、SiC Cascode JFET和SiC Combo JFET三個系列的產品，每種類型都有其獨特性能，適用于不同的應用場景。其中，SiC JFET具備最低的RDS (on) ，導通狀態下JFET的柵源電壓（VGS）可直接反映器件結溫（TJ），是自監測功率器件的理想解決方案。SiC Cascode JFET是SiC JFET與硅基 MOSFET共封裝，適用于高頻開關應用。SiC Combo JFET，可獨立控制MOS管和JFET的柵極，實現對開關dV/dt的精確調控 ，簡化多個JFET并聯使用，顯著節省電路板空間。
具有代表性產品的是SiC Combo JFET UG4SC075005L8S，將一個750V的SiC JFET和一個低壓Si MOSFET集成在單個TOLL封裝中。其具備超低導通電阻RDS(ON)：25℃時為5 mΩ，175℃時為12.2 mΩ；具備常關特性，優化多個器件并聯工作性能，工作溫度最高可達 175?℃；具有高脈沖電流能力，極佳器件穩健性，短路耐受能力；采用無引腳TOLL封裝（MO-229）。

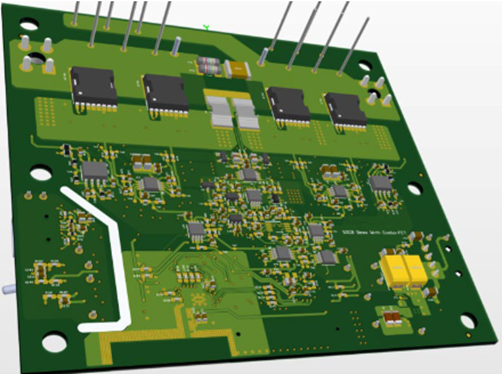

安森美還基于UG4SC075005L8S SiC Combo JFET推出了針對性的SSCB設計方案。該設計方案充分依托UG4SC075005L8S低導通電阻、高集成度及高可靠性的特性，可直接為客戶提供適配SSCB應用場景的硬件架構與技術參考，減少客戶在器件選型、電路布局及性能調試上的研發投入，助力SSCB產品快速落地，進一步凸顯了安森美SiC JFET在SSCB領域的應用優勢與服務能力。
（來源：安森美）
