近日，南方科技大學工學院國家示范性微電子學院方小虎團隊在寬帶射頻與毫米波集成電路設計領域取得多項重要研究進展。圍繞高能效功率放大器、毫米波射頻開關以及超寬帶低噪聲放大器等關鍵射頻前端模塊，團隊在理論創新與工程實現方面均取得突破性成果。研究成果包括：一是一款工作在0.6–3.6 GHz的超寬帶功率放大器；二是設計了一款寬帶毫米波高線性DEPA；三是提出并實現了一種寬帶緊湊型 GaN MMIC SPDT開關；四是設計了一款10-30 GHz的低噪聲放大器。相關論文成果一和二已經發表于微波電路領域頂級期刊IEEE Transactions on Microwave Theory and Techniques（SCI收錄，中科院JCR I區）；論文成果三發表于IEEE Solid-State Circuits Letters；論文成果四將發表于IEEE Microwave and Wireless Technology Letters。

1. 超寬帶多象限阻抗調制理論研究

針對傳統負載調制功率放大器因匹配網絡相移引入的固有帶寬限制問題，團隊系統研究了網絡相移與調制象限之間的內在聯系。通過嚴謹?shù)睦碚撏茖?dǎo)，首次證明當主放大路徑相移隨頻率變化時，可在無開關式G 類模式與 Doherty 模式之間實現帶內平滑過渡。

基于該機制，本文研制了一款工作于0.6–3.6 GHz 的超寬帶功率放大器。測試結果表明，該功放在全頻段內飽和輸出功率達到 38.7–40.2 dBm；在 6 dB 和 7.5 dB 回退點，漏極效率分別可達 44%–57% 和 40%–57%。在 40 MHz 帶寬、7.5 dB 峰均比的 256-QAM 調制信號激勵下，平均漏極效率達到 38%–50%，經數字預失真后，誤差矢量幅度低于 1.1%，鄰道泄漏功率比優于 –45 dBc，充分驗證了該方法在寬帶高線性應用中的可行性。

方小虎老師作為本文的第一作者，董昊倪和石杰為論文的第二和第三作者。董昊倪是南科大2024屆在讀碩士研究生（也是南科大本科畢業生），石杰是南科大2022屆博士研究生。該論文得到了國家自然科學基金面上項目等項目的資助。

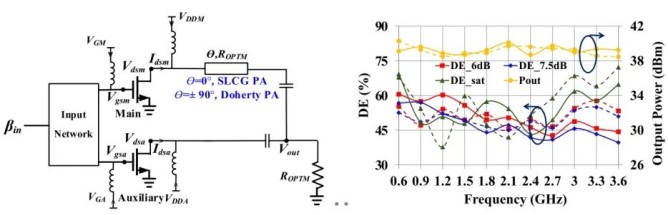

論文[1]中的超寬帶多象限阻抗調制性放大器功放架構及實驗測試結果

2. 基于MMIC工藝環境的寬帶高能效功放實現技術研究

面向毫米波系統對高能效與高線性度的迫切需求，團隊開展了分布式高效功率放大器（DEPA）在 MMIC 工藝環境下的實現技術研究。通過深入分析 DEPA 中的非線性機理，研究揭示了兩項關鍵理論特性：一是輸出網絡所具有的增益擴展能力，二是輸入網絡非線性對功率分配比的影響規律。研究表明，通過協同調控輸入與輸出網絡非線性特性，可有效補償晶體管增益壓縮，從而顯著提升整體線性度。

在電路實現層面，基于0.15 μm GaN-on-SiC 工藝，本文實現了一款寬帶高線性DEPA。在 400 MHz 帶寬、峰均比 9.65 dB 的 5G NR 64QAM 信號激勵下，該放大器在 24.25–29 GHz 和 29–30.3 GHz 頻段內分別實現了 超過 20% 和 16.9% 的平均功率附加效率，同時始終保持低于 –25 dB 的均方根誤差矢量幅度，展現出優異的寬帶、高線性與高效率綜合性能。

方小虎老師作為本文的第一作者，代文琪和石杰為論文的第二和第三作者。代文琪是南科大2025屆在讀博士研究生（也是南科大2022屆本科畢業生，碩轉博），石杰是南科大2022屆在讀博士研究生。該論文得到了國家自然科學基金面上項目等項目的資助。

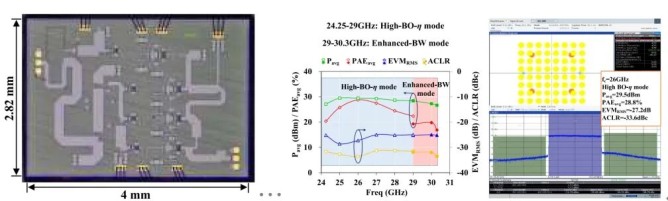

論文[2]中設計的芯片照片以及調制信號測試結果

3、多通帶單刀雙擲及單刀單擲射頻開關的設計技術研究

射頻開關是毫米波射頻前端系統中的關鍵功能模塊。針對GaN-on-SiC 工藝下傳統低通型匹配網絡在高頻段難以兼顧寬帶與高隔離的問題，團隊圍繞毫米波射頻開關開展了系統性研究。

本文提出并實現了一種基于改進型π 網絡的寬帶緊湊型 GaN MMIC SPDT 開關結構。通過對開關導通與關斷狀態等效電路的深入分析，改進型 π 網絡能夠有效補償隔離路徑中的寄生電感與電容效應，在保證低插入損耗的同時，實現寬帶阻抗匹配與高隔離度。

基于0.15 μm GaN-on-SiC 工藝實現的 SPDT 開關在 10–28 GHz 頻段內插入損耗低于 2.1 dB，隔離度超過 42 dB，IIP3 高達 50 dBm，兼具寬帶、高隔離與高線性特性。進一步地，團隊將研究拓展至多通帶 SPST 開關設計，通過引入帶通匹配網絡，實現了 15–40 GHz 頻段內低損耗與高隔離度的統一，為高功率毫米波射頻前端提供了可靠的工程解決方案。

王朝榕為論文的第一作者，方小虎老師作為本文的通訊作者。王朝榕是南科大2023屆在讀碩士研究生。該論文得到了國家自然科學基金面上項目等項目的資助。

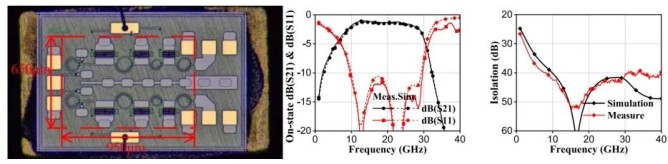

論文[3]中設計的芯片照片以及測試結果

4、高性能超寬帶低噪聲放大器設計技術研究

面向新一代寬帶接收系統的應用需求，團隊開展了高性能超寬帶低噪聲放大器設計技術研究。通過引入創新性的電感反饋網絡，結合電容、電感與電阻構成可調反饋回路，研究建立了基于晶體管小信號模型的數值優化方法，在增益平坦度與噪聲性能之間實現有效平衡。

本文最終設計實現了一款覆蓋10–30 GHz 的超寬帶低噪聲放大器。測試結果表明，該 LNA 在全頻段內實現 25.1–28.1 dB 的增益、2.1–3.4 dB 的噪聲系數，輸入輸出回波損耗分別優于 –8 dB 和 –10 dB。該成果在超寬帶條件下兼顧了高增益與低噪聲性能，為毫米波接收前端提供了高性能硬件支撐。

黃維為論文的第一作者，方小虎老師作為本文的通訊作者。黃維是南科大2025屆在讀博士研究生。該論文得到了國家自然科學基金面上項目等項目的資助。

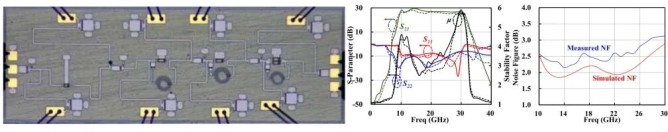

論文[4]中設計的芯片照片以及測試結果
